Pierścień podporowy

K81 is a back-up ring designed to reduce the permissible sealing gap of the O-rings both for static and dynamic applications.

PRODUCT ADVANTAGES
• Able to work in high pressures
• Easy assembly
• Able to work in hard conditions
• Wide range of dimensions
• Used for rod and piston

APPLICATION
All types of hydraulic cylinders , injection moulding machines , mining equipment , marine hydraulics , loading platforms , cranes and heavy duty applications.

MATERIAL		CODE
TPE		TP5501

OPERATING CONDITIONS
MEDIA	Mineral oils(DIN 51524)	HFA ve HFB	HFC
TEMPERATURE	-40°C +120°C	+5°C +60°C	-30°C +60°C
PRESSURE	≤500 N/mm²	≤500 N/mm²	≤500 N/mm²
SPEED	≤1.0 m/sn	≤1.0 m/sn	≤1.0 m/sn

Note: The above data are maximum values and cannot be used at the same time.

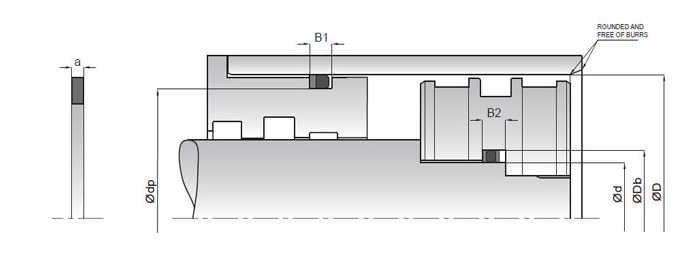

KASTAŞ NO	d (f7) dp (h9)	Db (H9) D (H8)	a	B1 (-0/+0,2)	B2 (-0/+0,2)	Ød2
K81-006	6	12	2	6,5	8,5	3,53
K81-012	12	16	1,2	4,6	5,8	2,62
K81-020	20	25	1,3	5,2	6,5	3
K81-020/1	20	30	1,3	9,1	10,4	6
K81-022	22	28	1,5	6	7,5	3,53
K81-025	25,4	30	1,9	5,8	7,7	3
K81-025/1	25	30	1,3	5,2	6,5	3
K81-026	26	30	2	5,4	7,4	2,62
K81-027	27	32	1,3	5,2	6,5	3
K81-028	28,2	34,6	1,3	6,5	7,8	4
K81-030	30	35	1,3	5,2	6,5	3
K81-034	34,68	39,68	1,75	5,65	7,4	3
K81-035	35	40	1,3	5,2	6,5	3
K81-036	36	40,5	1,25	5,15	6,4	3
K81-038	38	43	1,3	5,2	6,5	3
K81-040	40	45	1,3	5,2	6,5	3
K81-040/1	40,4	45	1,9	5,8	7,7	3
K81-040/2	40,7	45	1,3	4,7	6	2,62
K81-041	41	45,5	1,25	5,15	6,4	3
K81-043	43	48	1,3	5,2	6,5	3
K81-043/1	43,7	50	1,9	7,1	9	4
K81-044	44,3	50,5	1,3	6,5	7,8	4
K81-045	45	50	1,3	5,2	6,5	3
K81-045/3	45	49,5	1,5	5,4	6,9	3
K81-045/4	45	55	1,5	9,3	10,8	6
K81-046	46	50,5	1,25	5,15	6,4	3
K81-047/1	47	51,5	1,5	5,4	6,9	3
K81-048	48	54	1,5	6	7,5	3,53
K81-049	49,3	55	1,3	5,8	7,1	3,53
K81-050	50	55	1,3	5,2	6,5	3
K81-050/2	50	60	1,7	9,1	10,8	5,7
K81-052	52	60	1,9	8,4	10,3	5
K81-053	53,7	60	1,9	7,1	9	4
K81-053/1	53	63	1,7	9,1	10,8	5,7
K81-053/3	53	59	1,5	6	7,5	3,53
K81-055	55	63	1,9	8,4	10,3	5
K81-055/4	55	65	1,9	9,7	11,6	6
K81-055/5	55	60	1,3	5,2	6,5	3
K81-056	56	60,5	1,3	5,2	6,5	3
K81-057	57,6	63	2	6,5	8,5	3,53
K81-057/1	57,7	63,7	1,05	5,55	6,6	3,53
K81-057/2	57,4	63	1,4	5,9	7,3	3,53
K81-058	58	63	1,3	5,2	6,5	3
K81-058/1	58,5	63,5	1,3	5,2	6,5	3
K81-058/2	58,7	65	1,9	7,1	9	4
K81-059	59	63,5	1,3	5,2	6,5	3
K81-062	62	70	1,9	8,4	10,3	5
K81-062/1	62,2	68	1,3	5,8	7,1	3,53
K81-062/2	62,15	71	1,7	8,6	10,3	5,33
K81-063	63,6	70	1,4	6,6	8	4
K81-064	64	73,3	1,5	8,9	10,4	5,7
K81-064/1	64,4	70	1,4	5,9	7,3	3,53
K81-064/2	64,5	71	1,4	6,6	8	4
K81-065	65	70	1,3	5,2	6,5	3
K81-065/1	65	75	1,7	9,1	10,8	5,7
K81-065/2	65,6	75,5	1,25	9,05	10,3	6
K81-066	66	70,5	1,3	5,2	6,5	3
K81-066/1	66,5	71	1,9	5,8	7,7	3
K81-069	69,8	75	1,3	5,2	6,5	3
K81-069/1	69	75	1,5	6	7,5	3,53
K81-069/2	69,4	75	1,4	5,9	7,3	3,53
K81-070	70	75	1,3	5,2	6,5	3
K81-070/1	70	80	1,7	9,1	10,8	5,7
K81-070/2	70,7	80	1,7	9,1	10,8	5,7
K81-072	72	80	1,9	8,4	10,3	5
K81-072/1	72,15	81	1,7	8,6	10,3	5,33
K81-075	75	80	1,3	5,2	6,5	3
K81-075/1	76	80,5	1,25	5,15	6,4	3
K81-075/2	75,6	82	1,9	7,1	9	4
K81-075/3	75	85	1,9	9,3	11,2	5,7
K81-077	77	83	1,5	6	7,5	3,53
K81-079	79,8	89,1	1,5	8,9	10,4	5,7
K81-079/1	79,4	85	1,3	5,8	7,1	3,53
K81-080	80	85	1,3	5,2	6,5	3
K81-082	82	90	1,9	8,4	10,3	5
K81-082/1	82,15	91	1,7	8,6	10,3	5,33
K81-084	84,3	90	1,3	5,8	7,1	3,53
K81-085	85	90	1,3	5,2	6,5	3
K81-085/1	85,2	90	1,4	5,3	6,7	3
K81-090	90	95	1,3	5,2	6,5	3
K81-090/1	90	100	1,7	9,1	10,8	5,7
K81-091	91	96,4	1,3	5,8	7,1	3,53
K81-092	92	100	1,9	8,4	10,3	5
K81-095	95	100	1,3	5,2	6,5	3
K81-095/1	95	105	1,9	9,7	11,6	6
K81-095/2	95,7	105	1,7	9,1	10,8	5,7
K81-100	100	110	1,7	9,1	10,8	5,7
K81-100/1	100	108,2	1,9	8,4	10,3	5
K81-100/2	100,6	110	1,7	9,1	10,8	5,7
K81-100/3	100,2	105	1,4	5,3	6,7	3
K81-102	102	110	1,9	8,4	10,3	5
K81-105	105	110	1,3	5,2	6,5	3
K81-105/1	105,7	115	1,7	9,1	10,8	5,7
K81-107	107	115	1,9	8,4	10,3	5
K81-108	108	114	1,5	6	7,5	3,53
K81-109	109	118,3	1,9	9,27	11,14	5,7
K81-110	110	115	1,3	5,2	6,5	3
K81-110/1	110	120	1,7	9,1	10,8	5,7
K81-110/2	110	120	1,9	9,3	11,2	5,7
K81-112	112	120	1,9	8,4	10,3	5
K81-114	114,8	125	2	9,8	11,8	6
K81-115	115	125	1,7	9,1	10,8	5,7
K81-115/1	115	124,3	1,5	8,9	10,4	5,7
K81-115/2	115	125	1,9	9,3	11,2	5,7
K81-117	117	125	1,9	8,4	10,3	5
K81-118	118,2	127,5	1,5	8,9	10,4	5,7
K81-120	120	125	1,3	5,2	6,5	3
K81-120/1	120	130	1,7	9,1	10,8	5,7
K81-120/3	120,7	130	1,7	9,1	10,8	5,7
K81-122	122	130	1,9	8,4	10,3	5
K81-125	125	135	1,9	9,3	11,2	5,7
K81-130	130	140	1,7	9,1	10,8	5,7
K81-130/1	130,7	140	1,9	9,3	11,2	5,7
K81-130/2	130	142	2	11,1	13,1	6,99
K81-135	135	140	1,25	5,15	6,4	3
K81-137	137,8	149,8	2,45	11,55	14	6,99
K81-138	138,4	150	2,5	11,6	14,1	6,99
K81-140	140	150	1,7	9,1	10,8	5,7
K81-145	145	160	2,1	13	15,1	8,4
K81-145/1	145	155	1,9	9,7	11,6	6
K81-150	150,7	160	1,9	9,3	11,2	5,7
K81-150/1	150	160	1,7	9,1	10,8	5,7
K81-151	151	160	1,9	8,8	10,7	5,33
K81-153	153,3	165	2	11,1	13,1	6,99
K81-155	155	170	2,1	13	15,1	8,4
K81-155/1	155	165	1,7	9,1	10,8	5,7
K81-155/2	155	165	1,9	9,3	11,2	5,7
K81-156	156,12	170	2,5	12,9	15,4	8
K81-158	158,4	170	2,5	11,6	14,1	6,99
K81-161	161,8	170	1,9	8,4	10,3	5
K81-165	165	180	2,1	13	15,1	8,4
K81-170	170,7	180	1,9	9,3	11,2	5,7
K81-175	175	190	2,1	13	15,1	8,4
K81-181	181,8	190	1,9	8,4	10,3	5
K81-188	188,4	200	2,5	11,6	14,1	6,99
K81-190	190,7	200	1,9	9,3	11,2	5,7
K81-192	192,6	202	1,9	9,3	11,2	5,7
K81-198	198,4	210	2,5	11,6	14,1	6,99
K81-201	201,8	210	1,9	8,4	10,3	5
K81-205	205,7	215	1,9	9,3	11,2	5,7
K81-210	210,7	220	1,9	9,3	11,2	5,7
K81-220	220,7	230	1,9	9,3	11,2	5,7
K81-220/1	220,3	232	2	11,1	13,1	6,99
K81-228	228,4	240	2,5	11,6	14,1	6,99
K81-235	235	250	2,1	13	15,1	8,4
K81-240	240,7	250	1,9	9,3	11,2	5,7
K81-241	241,8	250	1,9	8,4	10,3	5
K81-245	245	260	2,1	13	15,1	8,4
K81-245/1	245,7	255	1,9	9,3	11,2	5,7
K81-260	260,7	270	1,9	9,3	11,2	5,7
K81-266	266	280	2,5	13,4	15,9	8,4
K81-290	290,7	300	1,9	9,3	11,2	5,7
K81-295	295,7	305	1,9	9,3	11,2	5,7
K81-316	316	330	2,5	13,4	15,9	8,4
