Zgarniacz

K09 is a single acting wiper ensuring that foreign particles are not introduced into the hydraulic systems , avoiding wear and damage to all the internal components including seals.

PRODUCT ADVANTAGES
• Very good wiping performance
• No twisting in the housing
• Specially design to prevent big particles to go into the system
• Wide range of dimensions
• Used in heavy conditions by the good mechanical properties of PU material
• Secure seating into the groove

APPLICATION
Construction machinery , forklift-trucks , injection moulding machines , agricultural machinery and standard cylinders.

MATERIAL		CODE
NBR	90 SHORE A	NB⁹⁰⁰¹
PU	92 SHORE A	PU⁹⁰⁰¹

OPERATING CONDITION
NBR
MEDIA	Mineral oils(DIN 51524)	HFA and HFB	HFC
TEMPERATURE	-30°C +105°C	+5°C +60°C	-30°C +60°C
SPEED	≤1.0 m/sn	≤1.0 m/sn	≤1.0 m/sn
PU
MEDIA	Mineral oils(DIN 51524)	HFA and HFB	HFC
TEMPERATURE	-30°C +100°C	+5°C +50°C	-30°C +40°C
SPEED	≤1.0 m/sn	≤1.0 m/sn	≤1.0 m/sn

Note: The above data are maximum values and cannot be used at the same time.

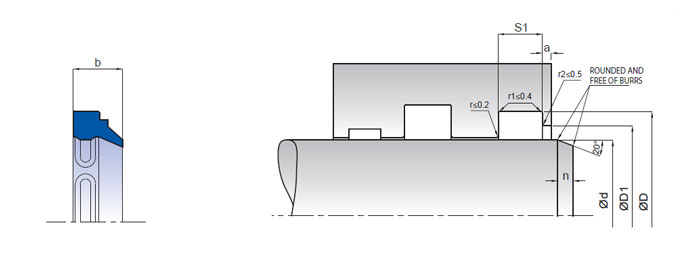

KASTAŞ NO	NBR	PU	d (f8)	D (H10)	D1 (H11)	S1(-0/+0,2	a(±0,2)	b
K09-003	NBR		3	7,15	5,55	3,2	1	4
K09-004	NBR		4	12	10	4	1	7
K09-005	NBR		5	8	6	2,2	1	4
K09-006	NBR	PU	6	10	8	2,2	1	4
K09-008	NBR	PU	8	16	14	4	1	7
K09-010	NBR	PU	10	18	16	4	1	7
K09-012	NBR	PU	12	20	18	4	1	7
K09-012/2	NBR	PU	12	18	16	2,6	1	5
K09-014	NBR	PU	14	22	20	4	1	7
K09-014/1		PU	14	20	18	2,6	1	5
K09-014/2	NBR		14	20	18	3,1	1	5
K09-015	NBR	PU	15	23	21	4	1	7
K09-016	NBR	PU	16	24	22	4	1	7
K09-017	NBR		17	25	23	4	1	7
K09-018	NBR	PU	18	26	24	4	1	7
K09-020	NBR	PU	20	28	26	4	1	7
K09-022	NBR	PU	22	30	28	4	1	7
K09-022/1	NBR		22	32	30	4	1	7
K09-023	NBR		23	31	29	4	1	7
K09-024	NBR	PU	24	32	30	4	1	7
K09-025	NBR	PU	25	33	31	4	1	7
K09-025/1	NBR	PU	25	35	33	4	1	7
K09-025/2	NBR	PU	25	34	32	5	1	8,5
K09-026	NBR	PU	26	34	32	4	1	7
K09-028	NBR	PU	28	36	34	4	1	7
K09-030	NBR	PU	30	38	36	4	1	7
K09-030/1	NBR		30	40	38	4	1	7
K09-030/2	NBR		30	36	34	3,1	1	5
K09-032	NBR	PU	32	40	38	4	1	7
K09-033	NBR		33	41	39	4	1	7
K09-034	NBR	PU	34	42	40	4	1	7
K09-035	NBR	PU	35	43	41	4	1	7
K09-035/1	NBR	PU	35	45	43	4	1	7
K09-036	NBR	PU	36	44	42	4	1	7
K09-036/1	NBR		36	42	40	3,1	1	5
K09-038	NBR	PU	38	46	44	4	1	7
K09-040	NBR	PU	40	48	46	4	1	7
K09-040/1	NBR		40	50	48	4	1	7
K09-042	NBR	PU	42	50	48	4	1	7
K09-044	NBR		44	52	50	4	1	7
K09-045	NBR	PU	45	53	51	4	1	7
K09-045/1	NBR		45	56	54	5	1	8
K09-048	NBR	PU	48	56	54	4	1	7
K09-050	NBR	PU	50	58	56	4	1	7
K09-050/1	NBR	PU	50	62	59	5,5	1,5	10
K09-052	NBR	PU	52	60	58	4	1	7
K09-054	NBR	PU	54	62	60	4	1	7
K09-055	NBR	PU	55	63	61	4	1	7
K09-056	NBR	PU	56	64	62	4	1	7
K09-057	NBR	PU	57	65	63	4	1	7
K09-060	NBR	PU	60	68	66	4	1	7
K09-060/1	NBR		60	72,2	66,8	7,2	1	10
K09-062	NBR		62	70	68	4	1	7
K09-063	NBR	PU	63	71	69	4	1	7
K09-065	NBR	PU	65	73	71	4	1	7
K09-068	NBR		68	76	74	4	1	7
K09-070	NBR	PU	70	78	76	4	1	7
K09-075	NBR	PU	75	83	81	4	1	7
K09-078	NBR		78	86	84	4	1	7
K09-080	NBR	PU	80	88	86	4	1	7
K09-085	NBR	PU	85	93	91	4	1	7
K09-088	NBR		88	96	94	4	1	7
K09-090	NBR	PU	90	98	96	4	1	7
K09-092	NBR		92	100	98	4	1	7
K09-095	NBR	PU	95	103	101	4	1	7
K09-100	NBR	PU	100	108	106	4	1	7
K09-102	NBR		102	114	111	5,5	1,5	10
K09-106		PU	106	118	115	5	1,5	10
K09-110	NBR		110	118	116	4	1	7
K09-110/1	NBR	PU	110	122	119	5,5	1,5	10
K09-115	NBR		115	127	124	5,5	1,5	10
K09-117/1		PU	117	129	126	5	1,5	10
K09-120	NBR	PU	120	132	129	5,5	1,5	10
K09-125	NBR		125	137	134	5,5	1,5	10
K09-128	NBR		128	140	137	5,5	1,5	10
K09-130	NBR	PU	130	142	139	5,5	1,5	10
K09-135	NBR	PU	135	147	144	5,5	1,5	10
K09-140	NBR		140	152	149	5,5	1,5	10
K09-148		PU	148	156	154	4	1	7
K09-150	NBR	PU	150	162	159	5,5	1,5	10
K09-152	NBR		152	164	161	5,5	1,5	10
K09-155	NBR		155	167	164	5,5	1,5	10
K09-160	NBR	PU	160	172	169	5,5	1,5	10
K09-165	NBR		165	177	174	5,5	1,5	10
K09-180	NBR	PU	180	192	189	5,5	1,5	10
K09-190	NBR		190	202	199	5,5	1,5	10
K09-200	NBR		200	212	209	5,5	1,5	10
K09-210	NBR		210	225	222	6,5	1,5	13
K09-210/1	NBR		210	218	216	4	1	7
K09-220	NBR		220	235	232	6,5	1,5	13
K09-250	NBR		250	265	262	6,5	1,5	13
