K06 is a single acting wiper ensuring that foreign particles are not introduced into the hydraulic systems , avoiding wear and damage to all the internal components including seals.

PRODUCT ADVANTAGES
• Very good wiping performance
• Simple , easy-construction groove
• Wide range of dimensions
• No twisting in the housing
• Easy installation
• Specially designed to prevent big particles to go into the system
• Used in heavy conditions by the good mechanical properties of Polyurethane material.

APPLICATION
Construction machinery , forklift-trucks , injection moulding machines , agricultural machinery and standard cylinders.

MATERIAL		CODE
NBR	90 SHORE A	NB⁹⁰⁰¹
PU	92 SHORE A	PU⁹²⁰¹

OPERATING CONDITION
NBR
MEDIA	Mineral oils(DIN 51524)	HFA and HFB	HFC
TEMPERATURE	-30°C +105°C	+5°C +60°C	-30°C +60°C
SPEED	≤1.0 m/sn	≤1.0 m/sn	≤1.0 m/sn
PU
MEDIA	Mineral oils(DIN 51524)	HFA and HFB	HFC
TEMPERATURE	-30°C +100°C	+5°C +50°C	-30°C +40°C
SPEED	≤1.0 m/sn	≤1.0 m/sn	≤1.0 m/sn

Note: The above data are maximum values and cannot be used at the same time.

SURFRACE ROUGHNESS	Ra	Rmax
Sliding Surface Ød	≤0.4 μm	≤3.2 μm
Groove Base ØD	≤1.6 μm	≤10 μm
Groove Flanks B	≤0.3.2 μm	≤16 μm

NOTES
K06 wipers are single acting and can be used with combination of all rod sealing elements. K06 wipers can be produced on request in FKM material for special applications that require high temperatures

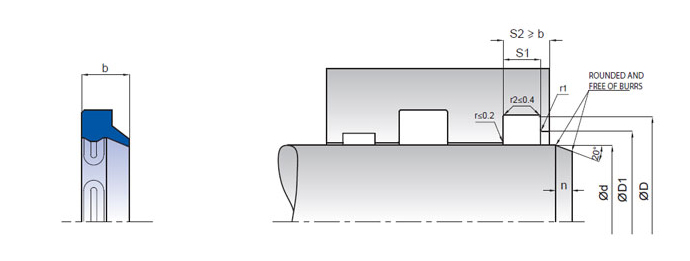

KASTAŞ NO	NBR	PU	d ( f8 )	D (H10)	D1(H11)	S1 (-0/+0,	b	Rmax
K06-005	NBR	PU	5	12	9	2,8	4	1
K06-008	NBR		8	14,1	12,7	3,3	5	0,3
K06-008/1	NBR		8	12	10	2,3	3	0,3
K06-008/2	NBR	PU	8	14,6	11	3,8	4,5	1
K06-010	NBR		10	14,2	12,2	2,3	3	1
K06-010/1		PU	10	18	12,4	5,3	8	1
K06-010/2	NBR	PU	10	16	12,8	3,8	5	1
K06-012/1	NBR	PU	12	18	14	3,7	5,5	1
K06-012/3	NBR	PU	12	16,2	14,2	3,3	4,5	1
K06-012/4	NBR	PU	12	18,6	15	3,8	5	1
K06-014	NBR	PU	14	18,6	17	2,3	3,3	1
K06-014/1	NBR	PU	14	20,6	17	3,8	5	1
K06-015/1	NBR	PU	15	21,8	18	3,8	5	1
K06-015/2	NBR	PU	15	27,3	18,5	5,3	7	1
K06-016	NBR	PU	16	24,6	19	5,3	7	1
K06-016/1	NBR	PU	16	22,6	19	3,7	5,5	1
K06-016/2	NBR	PU	16	22,6	19	3,9	5	1
K06-016/3	NBR	PU	16	22,8	19	3,1	4	1
K06-016/4	NBR		16	20,6	19	3,3	5	0,3
K06-018	NBR	PU	18	26,6	21	5,3	7	1
K06-018/1	NBR		18	30,3	21,1	5,4	7	1
K06-018/3	NBR	PU	18	24	20,4	3,8	5	1
K06-019	NBR	PU	19,05	28,49	23,4	4,76	7,15	1
K06-019/1	NBR		19	28,4	23	5,3	7	1
K06-020	NBR	PU	20	28,6	23	5,3	7	1
K06-020/1	NBR	PU	20	25	23	4,3	6	1
K06-020/2	NBR	PU	20	30	22,4	5,3	7	1
K06-022	NBR	PU	22	30,6	25	5,3	7	1
K06-022/1	NBR	PU	22,22	31,75	28,15	4,74	7,1	1
K06-022/2	NBR	PU	22	30,2	25	2,3	3,5	1
K06-022/3		PU	22,4	31,2	25	5,3	6,5	1
K06-024	NBR	PU	24	32,6	27	5,3	7	1
K06-024/1	NBR	PU	24	32	26,8	2,3	3,5	1
K06-025	NBR	PU	25	33,6	28	5,3	7	1
K06-025/1	NBR	PU	25,4	34,93	31,5	4,76	7,15	1
K06-025/2	NBR	PU	25	30	27,2	4,8	6,50	1
K06-025/4	NBR	PU	25	30	27,8	4,3	6	1
K06-027	NBR	PU	27	35	29,4	5,3	7	1
K06-028	NBR	PU	28	36,6	31	5,3	7	1
K06-028/1	NBR		28	38,2	31	5,3	7	1
K06-028/3		PU	28	32,6	30,2	2,7	4,2	0,3
K06-030	NBR	PU	30	38,6	33	5,3	7	1
K06-030/1	NBR	PU	30	45	35,4	5,3	8	1
K06-030/2	NBR		30	39	32,6	5,3	7	1
K06-030/3	NBR	PU	30	40,2	34,2	3,1	4	1
K06-031/1	NBR	PU	31,75	41,27	37,97	4,76	7,15	1
K06-032	NBR	PU	32	40,6	35	5,3	7	1
K06-032/2	NBR	PU	32	40,2	35	3,8	5	1
K06-032/3	NBR		32	41,6	35	5,3	7	1
K06-033	NBR	PU	33	42	35,4	5,3	7	1
K06-034	NBR	PU	34,92	44,45	41,15	4,76	7,15	1
K06-035	NBR	PU	35	43,6	38	5,3	7	1
K06-035/1	NBR		35	47,50	38,3	5,3	7	1
K06-035/2	NBR		35	47,3	38,3	4,3	7	1
K06-035/3	NBR	PU	35	40,2	38	3,8	5	1
K06-036	NBR	PU	36	44,6	39	5,3	7	1
K06-036/1	NBR		36	48,2	39,4	5,3	7	1
K06-038	NBR	PU	38,1	47,62	44,45	4,76	7,15	1
K06-038/1	NBR	PU	38	46,6	41	5,3	7	1
K06-038/3	NBR	PU	38	44	40,6	5	7	1
K06-040	NBR	PU	40	48,6	43	5,3	7	1
K06-040/1	NBR	PU	40	48,6	43	4,3	7	1
K06-040/2	NBR	PU	40	52,2	46	5,3	8	1
K06-040/3	NBR	PU	40	50,6	43	5,3	7	1
K06-040/4	NBR		40	52,2	46	6,3	8	1
K06-042	NBR	PU	42	50,6	45	5,3	7	1
K06-043	NBR		43	55	48,4	5,3	7	1
K06-044	NBR	PU	44,45	53,97	50,67	4,76	7,15	1
K06-045	NBR	PU	45	55,6	48	5,3	7	1
K06-045/1	NBR	PU	45	53,6	48	5,3	7	1
K06-045/2	NBR	PU	45	60	52,4	4,3	6	1
K06-046	NBR	PU	46	54	48,4	5,3	7	1
K06-048	NBR	PU	48	56,6	51	5,3	7	1
K06-050	NBR	PU	50	60,6	53	5,3	7	1
K06-050/1	NBR	PU	50	58,6	53	5,3	7	1
K06-050/2	NBR		50	65,6	58	7,8	12	1,5
K06-050/3	NBR	PU	50,8	63,5	57	6,35	9,52	1
K06-050/4	NBR	PU	50	58,6	53	4,3	6	1
K06-050/5	NBR		50,8	63	57,4	6,7	9,52	1
K06-050/6	NBR		50	62	55	5,3	7	1
K06-050/7	NBR	PU	50	58,4	53,2	4	7	1
K06-050/8	NBR	PU	50	65,6	53,2	4,3	6	1
K06-053	NBR	PU	53	61,6	56,2	5,3	7	1
K06-055	NBR	PU	55	65,6	58	5,3	7	1
K06-055/1	NBR	PU	55	67,2	61	7,2	12	1
K06-055/2	NBR	PU	55	63,6	58	5,3	7	1
K06-056	NBR	PU	56	66,6	59	5,3	7	1
K06-056/1	NBR	PU	56	64,6	59	5,3	7	1
K06-057	NBR	PU	57,15	69,85	63,85	6,35	9,52	1
K06-057/1	NBR		57	67,6	60	5,3	7	1
K06-058	NBR	PU	58	68,6	61	5,3	7	1
K06-060	NBR	PU	60	70,6	63	5,3	7	1
K06-060/1	NBR	PU	60	68,6	63	5,3	7	1
K06-060/2	NBR	PU	60	70,3	63	7,2	10	1
K06-060/3	NBR	PU	60	70,60	63	6,3	10	1
K06-060/4	NBR	PU	60,32	73,02	67,42	6,42	9,52	1
K06-060/6		PU	60	68,6	63,2	5,3	6,5	1
K06-061		PU	61	69,6	64	5,3	7	1
K06-063	NBR	PU	63	73,6	66	5,3	7	1
K06-063/1	NBR	PU	63	71,6	66	5,3	7	1
K06-063/2	NBR	PU	63,5	76,12	70,2	6,35	9,52	1
K06-063/3		PU	63	73	65,6	6,3	8	1
K06-063/4	NBR		63	75,2	69	6,3	9	1
K06-065	NBR	PU	65	75,6	68	5,3	7	1
K06-065/1	NBR	PU	65	73,6	68	5,3	7	1
K06-065/2	NBR	PU	65	77,2	71	7,2	12	1
K06-065/3		PU	65	76	71,5	6,1	7	1
K06-068		PU	68	76,6	71	5,3	7	1
K06-069		PU	69,72	79,62	73,22	4,76	6,35	1
K06-070	NBR	PU	70	80,6	73	5,3	7	1
K06-070/1	NBR	PU	70	78,6	73	5,3	7	1
K06-070/2		PU	70	80,6	73	7,2	10	1
K06-070/3	NBR	PU	70	82,6	76	7,2	12	1
K06-070/5		PU	70	80	74,8	6,8	8	1
K06-073		PU	73	81,6	76	5,3	7	1
K06-073/1		PU	73	83,6	76,2	7,3	12	1
K06-074		PU	74	82	76,6	5,3	7	1
K06-075	NBR	PU	75	87,2	81	7,2	12	1
K06-075/1	NBR	PU	75	83,2	78	5,3	7	1
K06-075/2	NBR		75	85,6	78	5,3	7	1
K06-075/3		PU	75	85	79,8	6,8	8	1
K06-076		PU	76,2	88,8	84,5	6,35	9,52	1
K06-076/1		PU	76	84,6	79	5,3	7	1
K06-078		PU	78	92,2	85	7,3	12	1
K06-078/1		PU	78	88	84,5	5,5	7	1
K06-078/2		PU	78	86	82	5,2	7	1
K06-080	NBR	PU	80	92,2	86	7,2	12	1
K06-080/1	NBR	PU	80	88,6	83	5,3	7	1
K06-080/2	NBR	PU	80	90,2	83	6,3	9	1
K06-080/3		PU	80	90	84,8	6,8	8	1
K06-082	NBR		82	95	87,8	5,3	7	1
K06-085	NBR	PU	85	97,2	91	7,2	12	1
K06-085/1	NBR	PU	85	93,6	88	5,3	7	1
K06-085/2		PU	85	95	87,4	5,3	7	1
K06-085/3		PU	85	95	89,8	6,8	8	1
K06-088		PU	88,9	101,5	97,21	6,35	9,52	1
K06-088/1	NBR		88	100,2	94	7,3	12	1
K06-088/2		PU	88	96,6	91	5,3	7	1
K06-090	NBR	PU	90	102,2	96	7,2	12	1
K06-090/1	NBR	PU	90	100,6	95,2	7,3	12	1
K06-090/3		PU	90	98	92,4	5,3	7	1
K06-090/4		PU	90	100	96,8	6,3	9	1
K06-090/5		PU	90	102	94	6,1	8	1
K06-090/6		PU	90	100	94,8	6,8	8	1
K06-091		PU	91	99,6	94	5,3	7	1
K06-095	NBR	PU	95	107,2	101	7,2	12	1
K06-095/1	NBR	PU	95	103,6	98	5,3	7	1
K06-095/2		PU	95	105,2	97,6	6,35	8	1
K06-095/3		PU	95,12	105,62	99,22	4,76	6,35	1
K06-097		PU	97	104,9	99,9	5	7	1
K06-100	NBR	PU	100	112,2	106	7,2	12	1
K06-100/1	NBR		100	108,6	103	5,3	7	1
K06-100/2		PU	100	115,2	108	9,5	13	1,5
K06-100/3	NBR		100	108,6	103	6	8	1
K06-100/4		PU	100	110	104,8	6,8	8	1
K06-100/5	NBR		100	110,6	102,8	5,3	7	1
K06-101		PU	101,6	114,3	109,91	6,35	9,52	1
K06-103	NBR		103	115,2	109	7,3	12	1
K06-104		PU	104	112	106,6	5,3	7	1
K06-105	NBR	PU	105	117,2	111	7,2	12	1
K06-105/1	NBR	PU	105	113,6	108	5,3	7	1
K06-105/2		PU	105	120,4	112,4	7,5	9,5	1,5
K06-106		PU	106	118	113,4	6	9	1
K06-107		PU	107	115,6	110	5,3	7	1
K06-110	NBR	PU	110	122,2	116	7,2	12	1
K06-110/1	NBR		110	118,6	113	5,3	7	1
K06-110/2		PU	110	125	117,6	9,8	14	1
K06-110/3		PU	110	125,2	118	9,5	13	1,5
K06-112	NBR	PU	112	124,2	118	7,3	12	1
K06-113		PU	113	125	118,4	7,3	12	1
K06-115	NBR	PU	115	127,2	121	7,2	12	1
K06-115/1	NBR	PU	115	123,2	118	5,3	7	1
K06-115/2	NBR		115	125,6	118	5,3	7	1
K06-117		PU	117	133	125,2	6,3	9	1
K06-118		PU	118	126	121	5	7	1
K06-12/2	NBR		12	20,7	18,3	5	7	1
K06-120	NBR	PU	120	132,2	126	7,2	12	1
K06-120/1		PU	120,52	130,42	124,02	4,77	6,35	1
K06-120/2	NBR	PU	120	130	122,4	5,3	7	1
K06-120/3	NBR	PU	120	128,6	123	5,3	7	1
K06-122		PU	122	128,7	125,3	4,3	7	1
K06-123		PU	123	131	125,4	5,3	7	1
K06-125	NBR	PU	125	140	132,5	10,2	16	1,5
K06-125/1	NBR	PU	125	133,6	128	5,3	7	1
K06-125/2	NBR	PU	125	137,6	131	7,2	12	1
K06-125/4		PU	125	140	132,4	9,3	15	1,5
K06-125/5		PU	125	138	131,8	7,8	10	1
K06-126		PU	126	134,6	129	5,3	7	1
K06-127		PU	127	146,05	139,52	9,52	12,7	1,5
K06-128		PU	128	140,2	134	7,3	12	1
K06-130	NBR		130	145	137,5	10,2	16	1,5
K06-130/1	NBR	PU	130	142,6	136	7,2	12	1
K06-135	NBR	PU	135	147	141	7,2	12	1
K06-135/2	NBR		135	149,2	141	7,3	12	1,5
K06-140	NBR	PU	140	155	147,5	10,2	16	1,5
K06-140/1		PU	140	155	147,6	8,9	14	1
K06-140/2	NBR		140	152,2	145,6	7,3	12	1
K06-140/3		PU	140	155	147,4	9	12	1,5
K06-140/4	NBR		140	150	142,4	5,3	7	1
K06-140/5		PU	140	148,6	143	6	8	1
K06-140/6		PU	140	152,2	146	7,3	12	1
K06-140/7		PU	140	153	146,8	7,8	10	1
K06-140/8		PU	140	148,6	142,8	5,3	7	1
K06-142		PU	142	149	145,6	4,3	7	1
K06-142/1		PU	142	150,7	146,1	5,3	7	1
K06-142/2		PU	142	154	147,4	7,3	12	1
K06-143		PU	143	151	146	5,5	7	1
K06-145		PU	145	153,6	148	5,3	7	1
K06-145/1		PU	145	160,2	152,6	9,3	16	1,5
K06-145/2		PU	145,92	156,42	150	4,76	6,35	1
K06-145/3		PU	145	157,2	151	7,3	12	1
K06-150	NBR	PU	150	165	157,5	10,2	16	1,5
K06-150/2		PU	150	162	156	7,2	12	1
K06-155	NBR		155	167	161	7,2	12	1
K06-155/1		PU	155	170	162,5	10,2	16	1,5
K06-155/2		PU	155	169,6	160,6	6,8	10	1
K06-160	NBR	PU	160	175	167,5	10,2	16	1,5
K06-160/1	NBR	PU	160	172	166	7,2	12	1
K06-160/4	NBR		160	172	165,6	7,8	12	1,5
K06-160/5		PU	160	168	162,4	5,3	7	1
K06-160/6	NBR	PU	160	175	167,4	9,5	13	1,5
K06-160/7		PU	160	173	166,8	7,8	10	1
K06-160/8		PU	160	175	167	5,2	8,5	1
K06-163	NBR	PU	163	175,80	169	7,3	12	1
K06-165	NBR		165	180	172,6	10,2	16	1,5
K06-165/1		PU	165	173,6	168	5,3	7	1
K06-170	NBR	PU	170	185	177,5	10,2	16	1,5
K06-170/1		PU	170	182	176	10,3	16	1
K06-170/2	NBR	PU	170	182,2	176	7,2	12	1
K06-170/3		PU	170	180,6	174	5,3	7	1
K06-170/4		PU	170	185	177	5,2	8,5	1
K06-171		PU	171	186,2	178,6	10,3	16	1,5
K06-171/1		PU	171,32	181,82	175,6	4,76	6,35	1
K06-171/2		PU	171,45	184,15	179,75	6,3	9,9	1
K06-172		PU	172	184	177,4	7,3	12	1
K06-180	NBR	PU	180	200	190	10,2	18	3
K06-180/1		PU	180	188	182,4	5,3	7	1
K06-180/2		PU	180	193	186,8	7,8	10	1
K06-180/3		PU	180	195	189,8	9,5	14	1,5
K06-180/5	NBR		180	195	188	10	16	1,5
K06-180/6		PU	180	195	187	5,2	13,5	1
K06-185	NBR	PU	185	197	191	7,2	12	1
K06-185/1	NBR		185	200	192,6	10,2	16	1,5
K06-190	NBR	PU	190	210	199	10,2	18	3
K06-195		PU	195	210	202,5	9,3	16	1,5
K06-200	NBR	PU	200	220	210	10,2	18	3
K06-200/1		PU	200	215	207,4	9,6	12,3	1,5
K06-200/2		PU	200	215	207,4	10,2	16	1,5
K06-200/3		PU	200,78	211,19	205	4,76	6,35	1
K06-200/4		PU	200	213	206,8	7,8	10	1
K06-210	NBR		210	230	220	10,2	18	3
K06-210/1	NBR	PU	210	225	217,6	10,2	16	1,5
K06-212	NBR	PU	212	224	219	7,2	12	1
K06-215		PU	215	237	225,4	10,3	18	3
K06-220	NBR	PU	220	235	227,6	10,2	18	1,5
K06-220/1		PU	220	240	227,6	10,2	16	3
K06-220/2	NBR		220	240	230	10,2	18	3
K06-220/3	NBR		220	235	227,4	10,3	16	1,5
K06-220/4		PU	220	238,5	228	6,3	12,5	1
K06-225	NBR		225	245	234,8	10,2	18	3
K06-230	NBR	PU	230	250	240	10,2	18	3
K06-230/1		PU	230	244	236,8	7,8	10	1
K06-240	NBR		240	260	250	10,2	18	3
K06-240/1	NBR		240	248	243,4	5,3	7	1
K06-240/2		PU	240	255,2	248	10,3	16	1,5
K06-250	NBR		250	270	260	10,2	18	3
K06-250/1		PU	250	268,5	258	6,3	12,5	1
K06-260	NBR		260	280	270	10,2	18	3
K06-270	NBR		270	290	280	10,2	18	3
K06-270/1	NBR		270	285	277,4	8,3	12	1,5
K06-280	NBR	PU	280	300	290	10,3	18	3
K06-280/1		PU	280	298,5	288	6,2	12,5	1
K06-300	NBR		300	320	310	10,2	18	3
K06-300/1		PU	300	318,5	308	6,3	12,5	1
K06-320	NBR		320	335	327,4	8,3	12	1,5
K06-330	NBR		330	354	339,4	8,2	15	3
K06-330/1	NBR		330	346,2	337,6	10,3	16	1,5
K06-380		PU	380	400	390	10,2	18	3
K06-400		PU	400	418,5	408	6,7	11	1
K06-420		PU	420	438,5	428	6,7	11	1
K06-450		PU	450	468,5	458	6,7	11	1

Uszczelnienia hydrauliczne

Zgarniacz

KRAKÓW

NOWY SĄCZ
