Zgarniacz

K10 is a single acting double wiper ensuring that foreign particles are not introduced into the hydraulic cylinders. The lip is designed in a particular way that it reliably wipes off the dirt but leaves a residual oil film on the rod.

PRODUCT ADVANTAGES
• Good scraping effect
• Wide range of dimensions
• No twisting in the housing
• Wiper lip reliably wipes away dirt and leaves a residual oil film on the retracting rod.
• Double lip makes additional protection to prevent the particles to enter into the cylinder
• Easy installation

APPLICATION
Construction machinery , forklift-trucks , injection moulding machines , agricultural machinery and standard cylinders.

MATERIAL		CODE
NBR	90 SHORE A	NB⁹⁰⁰¹
OPERATING CONDITIONS

MEDIA	Mineral oils (DIN 51524)	HFA and HFB	HFC
TEMPERATURE	-30°C +105°C	+5°C +60°C	-30°C +60°C
SPEED	≤1.0 m/sn	≤1.0 m/sn	≤1.0 m/sn

Note: The above data are maximum values and cannot be used at the same time.

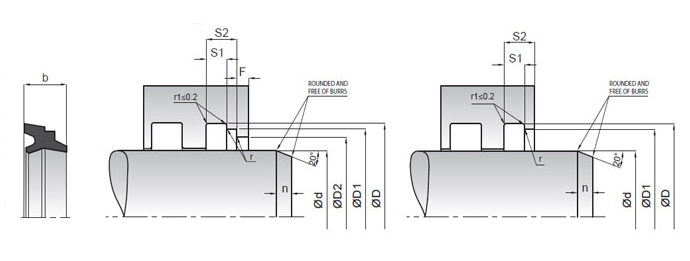

KASTAŞ NO	d (f8)	D (H10)	D1 (H9)	D2 (H10)	S1(-0/+0,2)	S2 (-0/+0,2)	F≥	b	r
K10-010	10	18	16	13,5	4	6	2	8	0,5
K10-012	12	20	18	15,5	4	6	2	8	0,5
K10-014	14	22	20	17,5	4	6	2	8	0,5
K10-015	15	23	21	18,5	4	6	2	8	0,5
K10-016	16	24	22	19,5	4	6	2	8	0,5
K10-018	18	26	24	21,5	4	6	2	8	0,5
K10-020	20	28	26	23,5	4	6	2	8	0,5
K10-022	22	30	28	25,5	4	6	2	8	0,5
K10-024	24	32	30	27,5	4	6	2	8	0,5
K10-025	25	33	31	28,5	4	6	2	8	0,5
K10-026	26	34	32	29,5	4	6	2	8	0,5
K10-028	28	36	34	31,5	4	6	2	8	0,5
K10-030	30	38	36	33,5	4	6	2	8	0,5
K10-032	32	40	38	35,5	4	6	2	8	0,5
K10-035	35	43	41	38,5	4	6	2	8	0,5
K10-036	36	44	42	39,5	4	6	2	8	0,5
K10-037	37	45	43	40,5	4	6	2	8	0,5
K10-038	38	46	44	41,5	4	6	2	8	0,5
K10-040	40	48	46	43,5	4	6	2	8	0,5
K10-042	42	50	48	45,5	4	6	2	8	0,5
K10-045	45	53	51	48,5	4	6	2	8	0,5
K10-046	46	54	52	49,5	4	6	2	8	0,5
K10-048	48	56	54	51,5	4	6	2	8	0,5
K10-050	50	58	56	53,5	4	6	2	8	0,5
K10-052	52	60	58	55,5	4	6	2	8	0,5
K10-055	55	63	61	58,5	4	6	2	8	0,5
K10-056	56	64	62	59,5	4	6	2	8	0,5
K10-060	60	68	66	63,5	4	6	2	8	0,5
K10-063	63	71	69	66,5	4	6	2	8	0,5
K10-065	65	73	71	68,5	4	6	2	8	0,5
K10-068	68	76	74	71,5	4	6	2	8	0,5
K10-070	70	78	76	73,5	4	6	2	8	0,5
K10-075	75	83	81	78,5	4	6	2	8	0,5
K10-080	80	88	86	83,5	4	6	2	8	0,5
K10-085	85	93	91	88,5	4	6	2	8	0,5
K10-090	90	98	96	93,5	4	6	2	8	0,5
K10-095	95	103	101	98,5	4	6	2	8	0,5
K10-100	100	108	106	103,5	4	6	2	8	0,5
K10-105	105	117	114	110	5,5	8,2	3	11	1
K10-110	110	122	119	115	5,5	8,2	3	11	1
K10-113	113	125	122	118	5,5	8,2	3	11	1
K10-115	115	127	124	120	5,5	8,2	3	11	1
K10-120	120	132	129	125	5,5	8,2	3	11	1
K10-125	125	137	134	130	5,5	8,2	3	11	1
K10-130	130	142	139	135	5,5	8,2	3	11	1
K10-135	135	147	144	140	5,5	8,2	3	11	1
K10-140	140	152	149	145	5,5	8,2	3	11	1
K10-142	142	154	151	147	5,5	8,2	3	11	1
K10-145	145	157	154	150	5,5	8,2	3	11	1
K10-150	150	162	159	155	5,5	8,2	3	11	1
K10-155	155	167	164	160	5,5	8,2	3	11	1
K10-160	160	172	169	165	5,5	8,2	3	11	1
K10-165	165	177	174	170	5,5	8,2	3	11	1
K10-170	170	182	179	175	5,5	8,2	3	11	1
K10-172	172	184	181	177	5,5	8,2	3	11	1
K10-175	175	187	184	180	5,5	8,2	3	11	1
K10-180	180	192	189	185	5,5	8,2	3	11	1
K10-185	185	197	194	190	5,5	8,2	3	11	1
K10-190	190	202	199	195	5,5	8,2	3	11	1
K10-192	192	204	201	197	5,5	8,2	3	11	1
K10-195	195	207	204	200	5,5	8,2	3	11	1
K10-200	200	212	209	205	5,5	8,2	3	11	1
K10-205	205	220	216	212	6,4	9,5	3	13	1
K10-210	210	225	221	217	6,4	9,5	3	13	1
K10-215	215	230	227	222	6,4	9,5	3	13	1
K10-220	220	235	231	227	6,4	9,5	3	13	1
K10-225	225	240	236	232	6,4	9,5	3	13	1
K10-230	230	245	241	237	6,4	9,5	3	13	1
K10-235	235	250	247	242	6,4	9,5	3	13	1
K10-240	240	255	251	247	6,4	9,5	3	13	1
K10-245	245	260	257	252	6,4	9,5	3	13	1
K10-250	250	265	261	257	6,4	9,5	3	13	1
K10-255	255	270	266	262	6,4	9,5	3	13	1
K10-258	258	273	270	265	6,4	9,5	3	13	1
K10-260	260	275	271	267	6,4	9,5	3	13	1
K10-265	265	280	277	272	6,4	9,5	3	13	1
K10-270	270	285	282	277	6,4	9,5	3	13	1
K10-275	275	290	286	282	6,4	9,5	3	13	1
K10-280	280	295	291	287	6,4	9,5	3	13	1
K10-285	285	300	297	292	6,4	9,5	3	13	1
K10-290	290	305	301	297	6,4	9,5	3	13	1
K10-295	295	310	306	302	6,4	9,5	3	13	1
K10-300	300	315	311	307	6,4	9,5	3	13	1
K10-310	310	325	321	317	6,4	9,5	3	13	1
K10-320	320	335	331	327	6,4	9,5	3	13	1
K10-325	325	340	337	332	6,4	9,5	3	13	1
K10-330	330	345	342	337	6,4	9,5	3	13	1
K10-340	340	355	352	347	6,4	9,5	3	13	1
K10-345	345	360	357	352	6,4	9,5	3	13	1
K10-350	350	365	361	357	6,4	9,5	3	13	1
K10-355	355	370	367	362	6,4	9,5	3	13	1
K10-360	360	375	371	367	6,4	9,5	3	13	1
K10-370	370	385	381	377	6,4	9,5	3	13	1
K10-400	400	415	412	407	6,4	9,5	3	13	1
K10-450	450	465	462	457	6,4	9,5	3	13	1
K10-460	460	475	472	467	6,4	9,5	3	13	1
K10-500	500	515	512	507	6,4	9,5	3	13	1
