Uszczelnienie tłokowe

K23 is a single acting piston seal designed to have outer lip shorter than the inner lip in order to be used for piston applications.

PRODUCT ADVANTAGES
• Superior static and dynamic sealing effect
• Wide range of dimensions
• Easy assembly into closed grooves
• Simple groove design
• Economical sealing solution

APPLICATION
Construction machinery , fork-lift trucks , injection moulding machines , agricultural machinery , loading platforms and standard cylinders.

MATERIAL		CODE
NBR	90 SHORE A	NB⁷⁰⁰¹
PU	92 SHORE A	PU⁹²⁰¹

OPERATING CONDITION
NBR
MEDIA	Mineral oils(DIN 51524)	HFA and HFB	HFC
TEMPERATURE	-30°C +105°C	+5°C +60°C	-30°C +60°C
PRESSURE	≤150 Bar	≤150 Bar	≤150 Bar
SPEED	≤0.5 m/sn	≤0.5 m/sn	≤0.5 m/sn
PU
MEDIA	Mineral oils(DIN 51524)	HFA and HFB	HFC
TEMPERATURE	-30°C +100°C	+5°C +50°C	-30°C +40°C
PRESSURE	≤400 Bar	≤400 Bar	≤400 Bar
SPEED	≤0.5 m/sn	≤0.5 m/sn	≤0.5 m/sn

Note: The above data are maximum values and cannot be used at the same time.

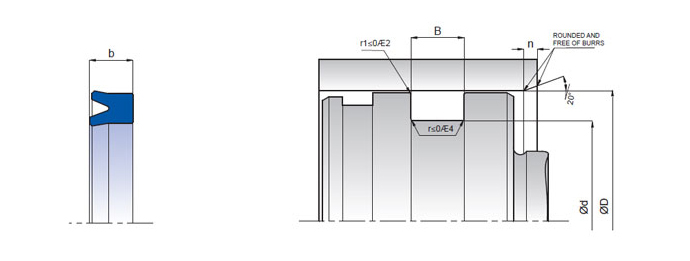

KASTAŞ NO	NBR	PU	D (H11)	d (h11)	b	B (-0/+0,2	n
K23-006/1	NBR		6	2,5	4,5	5	2
K23-009	NBR		9	4	3,5	4	2,5
K23-009/1	NBR		9	4	6	7	2,5
K23-010	NBR		10,00	5,00	6,50	7,50	3,00
K23-012	NBR		12	7	2,55	3,05	2,5
K23-012/1	NBR	PU	12	4,5	4	4,5	4
K23-012/2	NBR	PU	12,7	6,35	4,76	5,26	3
K23-012/3	NBR		12	5	7	8	3,5
K23-013		PU	13.8	8.6	2.80	3.3	2.5
K23-014	NBR	PU	14	6	8	9	4
K23-014/1	NBR	PU	14	8	4,5	5	3
K23-014/2	NBR		14,28	7,93	4,76	5,26	3
K23-014/3	NBR	PU	14	6	6.00	7	4
K23-015	NBR	PU	15	9	8	9	3
K23-016	NBR	PU	16	6	10	11	4,5
K23-016/1	NBR	PU	16	10	4	4,5	3
K23-016/2	NBR	PU	16	10	5,5	6,5	3
K23-016/3	NBR	PU	16	9	5,5	6,5	3,5
K23-016/4	NBR	PU	16	10	8	9	3
K23-016/5	NBR	PU	16	8	5,5	6,5	4
K23-016/6	NBR		16	10	2.55	3.05	3
K23-016/7		PU	16,00	11,00	3,50	4,00	3,00
K23-017	NBR	PU	17,46	12,05	3,17	3,67	3
K23-019	NBR	PU	19,05	12,7	3,17	3,67	3
K23-020	NBR	PU	20	14	5,5	6,5	3
K23-020/1	NBR	PU	20	14	4,2	4,7	3
K23-020/2	NBR		20	14	2,7	3,2	3
K23-020/3	NBR	PU	20	12	5,5	6,5	4
K23-020/4	NBR	PU	20,63	14,28	6,35	7,35	3
K23-022	NBR	PU	22	13	7	8	4
K23-022/1	NBR	PU	22	10	8	9	5
K23-022/2	NBR	PU	22,22	12,7	6,35	7,35	4
K23-022/3	NBR	PU	22	16	5,5	6,5	3
K23-022/4	NBR	PU	22	16	4.00	4.5	3
K23-025/1	NBR		25	18	5.00	6	3.5
K23-025/2	NBR	PU	25	19	3	3,5	3
K23-025/3	NBR	PU	25	19	6	7	3
K23-025/4	NBR		25,4	15,87	6,35	7,35	4
K23-025/5	NBR	PU	25	15	5	6	4,5
K23-025/6	NBR	PU	25	17	5,5	6,5	4
K23-026	NBR	PU	26	18	7	8	4
K23-026/2	NBR	PU	26	18	5,5	6,5	4
K23-026/3	NBR	PU	26,99	17,46	6,35	7,35	4
K23-028	NBR	PU	28	16	9	10	5
K23-028/1	NBR	PU	28,57	19,05	6,35	7,35	4
K23-030	NBR	PU	30	22	6	7	4
K23-030/1	NBR	PU	30	20	7	8	4,5
K23-030/2	NBR	PU	30	15	10	11	5,5
K23-031/1	NBR	PU	31,75	19,05	6,35	7,35	6
K23-031/2	NBR	PU	31,75	19,05	7,93	8,93	6
K23-032	NBR	PU	32	24	5,5	6,5	4
K23-032/1	NBR	PU	32	22	7	8	4,5
K23-032/2	NBR	PU	32	22	5	6	4,5
K23-034	NBR	PU	34,92	22,22	6,35	7,35	6
K23-035	NBR	PU	35	25	6,5	7,5	4,5
K23-035/1	NBR	PU	35	25	7	8	4,5
K23-035/2	NBR	PU	35	27	10	11	4
K23-035/3	NBR	PU	35	25	8	9	4,5
K23-035/4	NBR	PU	35	20	10	11	5,5
K23-035/6		PU	35,00	27,00	5,00	6,00	4,00
K23-036	NBR	PU	36	28	7	8	4
K23-036/2	NBR	PU	36	24	6	7	5
K23-036/3	NBR	PU	36,51	25,4	6,35	7,35	5
K23-038	NBR	PU	38,1	25,4	7,93	8,93	6
K23-038/1	NBR	PU	38	28	7	8	4,5
K23-039	NBR	PU	39	32	5	6	3,5
K23-039/2	NBR	PU	39,69	26,99	6,35	7,35	6
K23-040/2	NBR	PU	40	30	7	8	4,5
K23-040/3	NBR	PU	40	30	6	7	4,5
K23-040/4	NBR	PU	40	28	10	11	5
K23-040/5	NBR	PU	40	28	9	10	5
K23-040/6	NBR	PU	40	30	5	6	4,5
K23-040/7	NBR	PU	40	32	5,5	6	4
K23-040/8	NBR	PU	40	32	3,25	3,75	4
K23-041	NBR	PU	41,27	30,16	6,35	7,35	5
K23-042	NBR	PU	42,86	30,16	9,52	10,52	6
K23-043	NBR	PU	43	35	9	10	4
K23-043/1	NBR	PU	43	38	3,8	4,3	2,5
K23-044	NBR	PU	44,45	28,57	9,52	10,52	6
K23-044/1	NBR	PU	44,45	34,92	7	8	4
K23-045	NBR	PU	45	38	6	7	3,5
K23-045/1	NBR	PU	45	37	7	8	4
K23-045/2	NBR	PU	45	35	6	7	4,5
K23-045/3		PU	45,00	38,00	8,00	9,00	3,50
K23-045/4	NBR		45,00	35,00	7,00	8,00	4,50
K23-047	NBR	PU	47,62	31,75	7,93	8,93	6
K23-049	NBR	PU	49,21	35,23	9,52	10,52	5,5
K23-050/3	NBR	PU	50	40	7	8	4,5
K23-050/4	NBR	PU	50	40	5	6	4,5
K23-050/5	NBR	PU	50	38	6	7	5
K23-050/6	NBR	PU	50	42	10	11	4
K23-050/7	NBR	PU	50.8	41.27	4.76	5.26	4
K23-050/8	NBR	PU	50	40	6.00	7	5
K23-050/9	NBR	PU	50,8	41,27	7,14	8,14	4
K23-052	NBR	PU	52	42	5	6	4,5
K23-053/1	NBR	PU	53,97	38,1	9,52	10,52	6
K23-053/2	NBR	PU	53,97	41,27	9,52	10,52	6
K23-055	NBR	PU	55	45	7	8	4,5
K23-055/1	NBR	PU	55	45	10	11	4,5
K23-055/2	NBR	PU	55	45	7.50	8.5	4.5
K23-055/3		PU	55,00	45,00	6,00	7,00	4,50
K23-055/4		PU	55,00	47,00	8,00	9,00	4,50
K23-056	NBR	PU	56	46	7	8	4,5
K23-057	NBR		57,15	41,27	7,93	8,93	6
K23-057/1	NBR	PU	57,15	41,27	9,52	10,52	6
K23-057/2	NBR	PU	57,15	44,45	6,35	7,35	6
K23-060/1	NBR	PU	60	44	12	13	6
K23-060/2	NBR	PU	60	50	10	11	4,5
K23-060/3	NBR	PU	60	50	7	8	4,5
K23-060/4	NBR	PU	60	50	7,3	8,3	4,5
K23-060/5	NBR	PU	60,32	47,62	6,25	7,35	6
K23-060/6		PU	60,00	50,00	6,00	7,00	4,50
K23-062/1	NBR	PU	62	52	7	8	4,5
K23-063	NBR	PU	63	53	6	7	4,5
K23-063/1	NBR	PU	63	53	4,25	4,75	4,5
K23-063/2	NBR		63	50	10	11	5
K23-063/3	NBR	PU	63	53	7.00	8	4.5
K23-063/4		PU	63	50	9	10	5
K23-063/5	NBR	PU	63.5	53.97	6.35	7.35	4
K23-063/6	NBR	PU	63,5	45,7	8,85	9,85	6
K23-063/7	NBR	PU	63,5	47,62	9,52	10,52	6
K23-063/8	NBR	PU	63	48	12.00	13.2	6
K23-065	NBR	PU	65	55	7	8	4,5
K23-065/1		PU	65,00	55,00	6,00	7,00	4,50
K23-065/2		PU	65,00	57,00	8,00	9,00	4,00
K23-066	NBR	PU	66,67	50,8	8,85	9,85	6
K23-069	NBR	PU	69,85	50,8	12,7	13,7	6
K23-069/1	NBR	PU	69,85	53,97	7,93	8,93	6
K23-070/1	NBR	PU	70	50	14	15	6
K23-070/2	NBR	PU	70	60	10	11	4,5
K23-070/3	NBR		70	58	8,5	9,5	5
K23-070/4	NBR	PU	70	62	8	9	4
K23-070/5	NBR	PU	70	60	7	8	4,5
K23-070/6		PU	70,00	60,00	6,00	7,00	4,50
K23-073	NBR	PU	73,02	63,5	5,56	6,56	4
K23-075	NBR	PU	75	65	7,5	8,5	4,5
K23-075/1	NBR	PU	75	63	8,5	9,5	5
K23-075/2		PU	75,00	65,00	6,00	7,00	4,50
K23-076/1		PU	76.2	63.5	6.35	7.35	5.50
K23-076/2	NBR	PU	76,2	58,04	8,73	9,73	6
K23-079	NBR		79,37	66,67	6,35	7,35	6
K23-080/10	NBR	PU	80	65	10.00	11	6
K23-080/11		PU	80,00	70,00	6,00	7,00	4,50
K23-080/12		PU	80,00	65,00	9,00	10,00	6,00
K23-080/3	NBR	PU	80	68	8,5	9,5	5
K23-080/4		PU	80,00	70,00	7,00	8,00	4,50
K23-080/5 PU		PU	80	71	6,5	7,5	4
K23-080/6	NBR	PU	80	72	12	13	4
K23-080/7	NBR		80	64	8	9	6
K23-080/9		PU	80	70	12	13	4,5
K23-082		PU	82	70	8	9	5
K23-082/1	NBR		82.55	71.13	6.35	7.35	5.5
K23-083	NBR		83	71,9	7,5	8,5	5
K23-085	NBR		85	73	8,5	9,5	5
K23-085/1	NBR		85,72	73,02	9,52	10,52	6
K23-085/2		PU	85,00	75,00	6,00	7,00	4,50
K23-088		PU	88.9	76.2	6.35	7.35	5.50
K23-090	NBR		90	78	8,5	9,5	5
K23-090/1		PU	90,00	80,00	6,00	7,00	4,50
K23-090/2		PU	90,00	80,00	7,00	8,00	4,50
K23-092	NBR		92,07	76,2	9,52	10,52	6
K23-095		PU	95,25	76,2	9,52	10,52	6
K23-095/1	NBR		95,25	76,99	7,4	8,4	6
K23-095/2		PU	95	80	9.00	10	6
K23-098	NBR		98,42	85,72	9,52	10,52	6
K23-100	NBR	PU	100	85	9	10	5,5
K23-100/1	NBR	PU	100	90	8,5	9,5	4,5
K23-100/10 PU		PU	100	85	11,4	12,4	5,5
K23-100/3	NBR	PU	100	88	8,5	9,5	5
K23-100/4	NBR		100	84	8	9	6
K23-100/5		PU	100	90	10,5	11,5	4,5
K23-100/6	NBR	PU	100	90	7,2	8,2	4,5
K23-100/7	NBR	PU	100	85	12	13	5,5
K23-100/8	NBR	PU	100	90	6,5	7,5	4,5
K23-100/9	NBR		100	90	4,3	4,8	4,5
K23-101	NBR		101,6	88,9	9,52	10,52	6
K23-101/1	NBR		101,6	82,55	12,7	13,7	6
K23-104	NBR		104,5	86,5	12	13	6
K23-105	NBR		105	94	8	9	5
K23-107	NBR		107,95	88,9	12,7	13,7	6
K23-110	NBR	PU	110	95	10	11	5,5
K23-110/1	NBR		110	90	15.00	16.5	6
K23-112		PU	112	98	9	10	5,5
K23-114	NBR		114	103	5.85	6.85	5
K23-115		PU	115	100	6	7	5,5
K23-115/1		PU	115,00	95,00	12,00	13,00	6,00
K23-120	NBR		120	105	10	11	5,5
K23-120/1 PU		PU	120	110	12	13	4,5
K23-120/2		PU	120,00	100,00	12,00	13,00	6,00
K23-123	NBR		123,82	111,12	9,52	10,52	6
K23-125	NBR	PU	125	105	12	13	6
K23-125/1	NBR		125	105	16	17	6
K23-125/3	NBR	PU	125	110	10	11	5,5
K23-125/5	NBR		125	115	7.20	8.2	4.5
K23-125/6	NBR	PU	125	105	15	16	6
K23-127		PU	127	113	10	11	5,5
K23-127/1	NBR		127	101,6	15,87	16,87	7
K23-130	NBR	PU	130	110	12	13	6
K23-130/1	NBR		130,17	117,5	9,52	10,52	6
K23-140	NBR	PU	140	120	16	17	6
K23-140/1		PU	140	125	15	16	5,5
K23-140/2		PU	140	120	15	16	6
K23-140/3		PU	140	125	9	10	5,5
K23-140/4	NBR		140	125	10	11	5,5
K23-140/5	NBR		140	120	14	15	6
K23-140/6		PU	140,00	120,00	12,00	13,00	6,00
K23-145	NBR	PU	145	130	10	11	5,5
K23-146	NBR		146,05	137,9	6,6	7,6	4
K23-149	NBR		149,22	136,52	9,52	10,52	6
K23-150	NBR	PU	150	135	8	9	5,5
K23-150/1		PU	150,00	135,00	9,00	10,00	5,50
K23-152		PU	152	130	15	16	7
K23-152/1		PU	152	130	10	11	7
K23-154		PU	154	138	8.00	9	6
K23-160	NBR	PU	160	140	14	15	6
K23-160/1	NBR	PU	160	145	14	15	5,5
K23-160/2		PU	160	145	9	10	5,5
K23-160/3	NBR		160	145	10	11	5,5
K23-170	NBR	PU	170	148	15	16	7
K23-170/1		PU	170	145	19	20	7
K23-170/2		PU	170	150	15.00	16.5	6
K23-175	NBR	PU	175	155	14	15	6
K23-180	NBR	PU	180	160	9	10	6
K23-180/1	NBR	PU	180	160	14	15	6
K23-180/2		PU	180	165	9	10	5,5
K23-180/3		PU	180	160	12	13	6
K23-180/4		PU	180	170	16.00	17.5	5
K23-190	NBR		190,5	158,75	19,05	20,05	8
K23-190/1	NBR		190	170	14	15	6
K23-190/2		PU	190	170	16.00	17.5	6
K23-200	NBR	PU	200	175	16	17	7
K23-200/1	NBR	PU	200	180	14	15	6
K23-200/3		PU	200	170	18	19	8
K23-203		PU	203	184	15	16	6
K23-210		PU	210,00	185,00	16,00	17,50	7,00
K23-220		PU	220	195	16	17	7
K23-220/1		PU	220	200	15.00	16.5	6
K23-222	NBR		222,25	190,5	19,05	20,05	8
K23-247	NBR		247,65	215,9	19,05	20,05	8
K23-250	NBR	PU	250	230	14	15	6
K23-250/1		PU	250	238	14	15	5
K23-250/2		PU	250	230	15	16	6
K23-260		PU	260	240	16	17	6
K23-260/1		PU	260,00	235,00	16,00	17,50	7,00
K23-280		PU	280	250	18	19	8
K23-280/1		PU	280	245	19.00	21	8.5
K23-300	NBR	PU	300	270	12	13	8
K23-300/1		PU	300	288	14	15	5
K23-300/2		PU	300,00	270,00	15,00	16,50	8,00
K23-310		PU	310	278	18.00	20	8
K23-320		PU	320	290	20	21	8
K23-320/1 PU		PU	320	295	18	19	7
K23-320/2	NBR		320,00	295,00	17,00	18,50	7,00
K23-330	NBR		330	310	12	13	6
K23-350	NBR		350,00	320,00	20,00	21,50	8,00
K23-360	NBR	PU	360	330	20.00	22	8
K23-360/1		PU	360	320	23.00	25	10
K23-380 PU		PU	380	345	20	21	9
K23-380/1		PU	380	350	26.00	28.5	8
K23-430		PU	430	400	26.00	28.5	8
K23-450		PU	450	420	22	23	8
