K19 is a four piece double acting heavy duty compact seal which consists of one PTFE bronze profile ring , one elastomeric nitrile rubber pre-load sealing element and two thermoplastic back-up rings.
PRODUCT ADVANTAGES
• High sliding speed
• Low friction , free of stick-slip
• Simple groove design
• Long service life
• Very good sealing performance even with pressure peaks
• High resistance to abrasion
• Increased clearance possible
APPLICATION
Mining equipment , construction machinery and earth moving
equipment.
| MATERIAL | CODE | |
| NBR | 80 SHORE A | NB8001 |
| PTFE | PT 6003 | |
| POM | PM 9901 |
|
OPERATING CONDITIONS |
|||
| MEDIA | Mineral oils(DIN 51524) | HFA and HFB | HFC |
| TEMPERATURE | -30°C +105°C | +5°C +60°C | -30°C +60°C |
| PRESSURE | ≤400 Bar | ≤400 Bar | ≤400 Bar |
| SPEED | ≤1.5 m/sn | ≤1.5 m/sn | ≤1.5 m/sn |

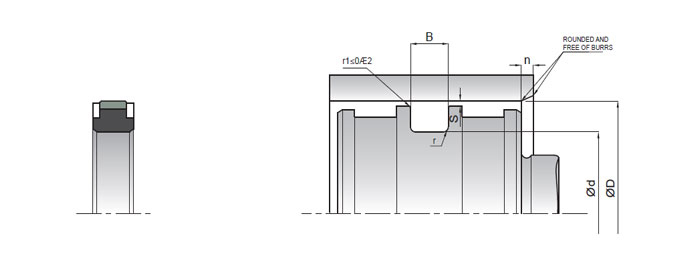

| KASTAŞ NO | D (H8) | d (h9) | B(-0/+0,2) | r | n |
|---|---|---|---|---|---|
| K19 050-036 | 50 | 36 | 9 | 0,3 | 6,5 |
| K19 055-041 | 55 | 41 | 9 | 0,3 | 6,5 |
| K19 060-046 | 60 | 46 | 9 | 0,3 | 6,5 |
| K19 060-050 | 60 | 50 | 8 | 0,3 | 5 |
| K19 063-048 | 63 | 48 | 11 | 0,5 | 7,5 |
| K19 065-050 | 65 | 50 | 11 | 0,5 | 7,5 |
| K19 070-055 | 70 | 55 | 11 | 0,5 | 7,5 |
| K19 075-060 | 75 | 60 | 11 | 0,5 | 7,5 |
| K19 080-065 | 80 | 65 | 11 | 0,5 | 7,5 |
| K19 085-070 | 85 | 70 | 11 | 0,5 | 7,5 |
| K19 090-075 | 90 | 75 | 11 | 0,5 | 7,5 |
| K19 095-080 | 95 | 80 | 11 | 0,5 | 7,5 |
| K19 100-085 | 100 | 85 | 12,5 | 0,5 | 7,5 |
| K19 105-090 | 105 | 90 | 12,5 | 0,5 | 7,5 |
| K19 105-090/1 | 105 | 90 | 13,5 | 0,5 | 7,5 |
| K19 105-090/2 | 105 | 90 | 14 | 0,5 | 7,5 |
| K19 110-095 | 110 | 95 | 12,5 | 0,5 | 7,5 |
| K19 115-100 | 115 | 100 | 12,5 | 0,5 | 7,5 |
| K19 120-105 | 120 | 105 | 12,5 | 0,6 | 7,5 |
| K19 125-102 | 125 | 102 | 16 | 0,6 | 11,5 |
| K19 130-107 | 130 | 107 | 16 | 0,6 | 11,5 |
| K19 135-112 | 135 | 112 | 16 | 0,6 | 11,5 |
| K19 140-117 | 140 | 117 | 16 | 0,6 | 11,5 |
| K19 145-122 | 145 | 122 | 16 | 0,6 | 11,5 |
| K19 150-127 | 150 | 127 | 16 | 0,6 | 11,5 |
| K19 150-130 | 150 | 130 | 18 | 0,6 | 10,5 |
| K19 150-135 | 150 | 135 | 12,5 | 0,6 | 7,5 |
| K19 155-132 | 155 | 132 | 16 | 0.6 | 11.5 |
| K19 160-137 | 160 | 137 | 16 | 0,6 | 11,5 |
| K19 160-141,5 | 160 | 141.5 | 19 | 0.6 | 10.5 |
| K19 160-145 | 160 | 145 | 12,5 | 0,6 | 7,5 |
| K19 165-142 | 165 | 142 | 15,5 | 0,6 | 11,5 |
| K19 165-145 | 165 | 145 | 17 | 0,6 | 10,5 |
| K19 170-147 | 170 | 147 | 16 | 0,6 | 11,5 |
| K19 170-155 | 170 | 155 | 16 | 0,6 | 7,5 |
| K19 180-157 | 180 | 157 | 16 | 0,6 | 11,5 |
| K19 180-160 | 180 | 160 | 18 | 0,6 | 10,5 |
| K19 200-177 | 200 | 177 | 16 | 0,6 | 11,5 |
| K19 290-270 | 290 | 270 | 16 | 0,6 | 10,5 |
