Kompakt tłokowy

K518 is a five piece double acting compact seal which consists of one elastomeric nitrile rubber sealing element , two polyester elastomer back-up rings on both sides to prevent extrusion into the sealing gap and two special profiled guide rings produced from thermoplastic to absorb transverse forces.

PRODUCT ADVANTAGES
•Superior radial load bearing capacity
•Economic sealing and guiding solution
•Simple groove design , one-piece piston possible
•Long service life
•Simple snap installation

APPLICATION
Mobile hydraulics , back-hoe loaders , fork-lift trucks , agricultural machinery , standard cylinders.

MATERIAL		CODE
NBR	80 SHORE A	NB⁸⁰⁰¹
POM		PM⁹⁹⁰⁵
TPE		TP⁷³⁰¹
OPERATING CONDITIONS
MEDIA	Mineral oils (DIN 51524)	HFA and HFB	HFC
TEMPERATURE	-30°C +105°C	+5°C +60°C	-30°C +60°C
PRESSURE	≤400 Bar	≤400 Bar	≤400 Bar
SPEED	≤0.5 m/sec	≤0.5 m/sec	≤0.5 m/sec

Note: The above data are maximum values and cannot be used at the same time.

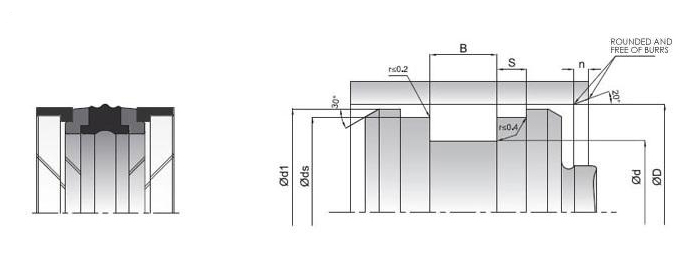

KASTAŞ NO	D(H8)	d(h9)	B(+0.2)	ds(h8)	d1(±0.1)	s(+0.2)	n
K518 025-016	25	16	13,5	22	24	2,1	4
K518 032-022	32	22	16,4	28,5	30,5	6,35	4
K518 035-025	35	25	16,4	31,4	33,5	6,35	4
K518 040-030	40	30	16,4	35,4	38,5	6,35	4
K518 040-030/1	40	30	12,5	37	39	4	4
K518 040-032	40	32	15,5	36	39,4	3,2	4
K518 040-032/1	40	32	10	37	39	4	4
K518 044,4-028,57	44,45	28,57	19,05	39,85	43,12	6,35	5
K518 045-029	45	29	18,4	40,4	43,5	6,35	5
K518 045-035	45	35	16,4	40,4	43,5	6,35	4
K518 050,8-34,92	50,8	34,92	19,05	46,22	49,48	6,35	5
K518 050-034	50	34	20,5	46	49	3,1	5
K518 050-034/1	50	34	18,4	45,41	48,66	6,35	5
K518 050-038	50	38	20,5	46	49,4	4,2	4
K518 055-039	55	39	20,5	51	54	3,1	5
K518 055-039/1	55	39	18,4	50,37	53,65	6,35	5
K518 055-045	55	45	12,5	52	54	4	4
K518 060,32-44,45	60,32	44,45	19,05	55,72	58,98	6,35	5
K518 060-044	60	44	20,2	56	59	3,1	5
K518 060-044/1	60	44	18,4	55,39	58,65	6,35	5
K518 060-048	60	48	20,5	56	59,4	4,2	4
K518 063-047	63	47	20,5	59	62	3,1	5
K518 063-047/1	63	47	18,4	58,39	61,63	6,35	5
K518 063-051	63	51	20,5	59	62,4	4,2	4
K518 065-049	65	49	20,5	61	64	3,1	5
K518 065-050	65	50	18,4	60,41	63,64	6,35	5
K518 066,67-50,80	66,67	50,8	19,05	62,09	65,27	6,35	5
K518 070-050	70	50	22,4	64,18	68,34	6,35	6
K518 070-054	70	54	20,5	66	69	3,1	5
K518 075-055	75	55	22,4	69,2	73,3	6,35	6
K518 075-059	75	59	20,5	71	74	3,1	5
K518 080-060	80	60	22,4	74,15	78,3	6,35	6
K518 080-062	80	62	22,5	76	79	3,6	5
K518 080-066	80	66	22,4	76	79,4	5,2	5
K518 085-065	85	65	22,4	79,15	83,3	6,35	6
K518 090-070	90	70	22,4	84,15	88,3	6,35	6
K518 090-076	90	76	22,4	86	89,4	5,2	5
K518 095-075	95	75	22,4	89,15	93,31	6,35	6
K518 100-075	100	75	22,4	93,13	98	6,35	6
K518 100-086	100	86	22,4	96	99,4	5,2	5
K518 110-085	110	85	22,4	103,1	108	6,35	6
K518 110-096	110	96	22,4	106	109,4	5,2	5
K518 115-090	115	90	22,4	108,1	113,02	6,35	6
K518 115-101	115	101	22,4	111	114,4	5,2	5
K518 120-095	120	95	22,4	113,1	118	6,35	6
K518 120-106	120	106	22,4	116	119,4	5,2	5
K518 125-100	125	100	25,4	118,1	123	6,35	6
K518 130-105	130	105	25,4	123,1	128	6,35	6
K518 130-105/1	130	105	25,4	123,1	128	9,52	6
K518 135-110	135	110	25,4	127,6	132,5	9,52	6
K518 140-115/1	140	115	25,4	132,6	137,5	9,52	6
K518 140-115/2	140	115	25,4	133	138	6,35	6
K518 140-118	140	118	26,5	136	139	5,1	6
K518 150-125	150	125	25,4	142,6	147,5	9,5	6
K518 150-128	150	128	26,5	146	149	5,1	6
K518 160-130	160	130	25,4	153	157,5	6,35	7
K518 160-135	160	135	25,4	152,6	157,5	9,52	6
K518 160-143	160	143	26,5	156	159,4	7,2	5
K518 165-143	165	143	26,5	161	163,5	5,25	4
K518 170-148	170	148	26,5	166	169	5,1	6
K518 180-150	180	150	35,4	172,94	177,87	6,35	7
K518 180-155	180	155	25,4	171,72	177,1	12,7	6
K518 180-158	180	158	26,5	176	179	5,1	6
K518 180-163	180	163	26,5	176	179,4	7,2	5
K518 190-165	190	165	25,4	181,72	187,05	12,7	6
K518 200-175	200	175	31,5	196	199	6,6	6
K518 200-175/1	200	175	25,4	191,62	197	12,7	6
K518 200-180	200	180	31,5	196	199,4	9,2	6
K518 210-185	210	185	25,4	201,62	207	12,7	6
K518 220-200	220	200	31,5	216	219,4	9,2	6
K518 250-225	250	225	25,4	241,62	247	12,7	6
K518 250-230	250	230	31,5	246	249,4	9,2	6
