Pierścień prowadzący

K68 is a guide ring designed to be used for rod applications.

PRODUCT ADVANTAGES
• Easy , snap-in fitting
• Medium load-bearing capacity
• Prevents hydrodynamic pressure due to the K interval
• Very good dimension stability during operation temperatures
• Chamfered edges prevent pressing into the corner radiiof the groove
• Wide range of dimensions
• Economical guiding solution

APPLICATION
Construction machinery , cranes , injection moulding machines , agricultural machinery , light to medium duty cylinders.

MATERIAL		CODE
POM (Special filled)		PM⁹⁹⁰²

OPERATING CONDITION
MEDIA	Mineral oils(DIN 51524)	HFA ve HFB	HFC
TEMPERATURE	-40°C +100°C	+5°C +50°C	-30°C +40°C
CONTACT PRESSURE	≤40 N/mm2	≤40 N/mm2
SPEED	≤1.0 m/sn	≤1.0 m/sn	≤1.0 m/sn

Note: The above data are maximum values and cannot be used at the same time.

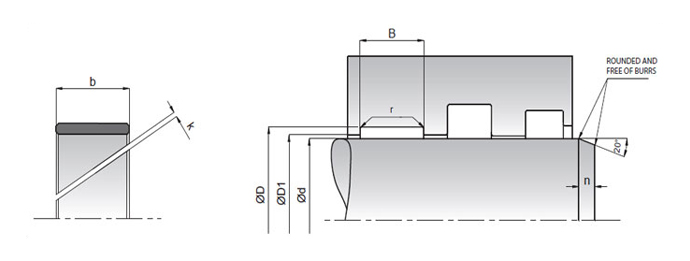

KASTAŞ NO	d (f8)	D (H8)	b	B (-0/+0,2	D1 (H9)	r	k
K68-008	8	11	3,1	3,3	8,4	0,2	1
K68-015	15	20	5,5	5,7	15,4	0,2	1
K68-016	16	20	9,4	9,6	16,4	0,2	1
K68-016/1	16	19	5,8	6	16,4	0,2	1
K68-018	18	22	9,4	9,6	18,4	0,2	1
K68-018/1	18	22	14,8	15	18,4	0,2	1
K68-020	20	24	9,4	9,6	20,4	0,2	1
K68-020/1	20	26	3,8	4	20,4	0,2	1
K68-020/2	20	26	9,5	9,7	20,4	0,2	1
K68-020/3	20	25	5,4	5,6	20,4	0,2	1
K68-022	22	26	9,4	9,6	22,5	0,2	1
K68-022/1	22	25	4	4,2	22,5	0,2	1
K68-022/2	22	27	9,5	9,7	22,5	0,2	1
K68-025	25	31	9,4	9,6	25,5	0,2	1
K68-025/1	25	29	9,4	9,6	25,5	0,2	1
K68-025/2	25	30	5,4	5,6	25,5	0,2	1
K68-025/3	25	31	9,7	9,9	25,5	0,2	1
K68-025/4	25	29	6,2	6,4	25,5	0,2	1
K68-026	26	32	9,8	10	26,5	0,2	1
K68-027	27	32	5,4	5,6	27,5	0,2	1
K68-027/1	27	31	9,4	9,6	27,5	0,2	1
K68-028	28	32	9,5	9,7	28,5	0,2	1
K68-028/2	28	33	6,2	6,4	28,5	0,2	1
K68-028/3	28	33	5,5	5,7	28,5	0,2	1
K68-028/4	28	34	9,5	9,7	28,5	0,2	1
K68-028/5	28	33	9,5	9,7	28,5	0,2	1
K68-028/6	28	32	6,2	6,4	28,5	0,2	1
K68-030	30	35	15	15,2	30,5	0,2	1
K68-030/1	30	34	9,5	9,7	30,5	0,2	1
K68-030/2	30	36	9,3	9,5	30,5	0,2	1
K68-030/3	30	35	9,5	9,7	30,5	0,2	1
K68-030/4	30	35	8	8,2	30,5	0,2	1
K68-030/5	30	35	5,4	5,6	30,5	0,2	1
K68-032	32	36	9,5	9,7	32,5	0,2	1
K68-032/1	32	38	9,4	9,6	32,5	0,2	1
K68-032/2	32	37	11	11,2	32,5	0,2	1
K68-032/3	32	37	5,4	5,6	32,5	0,2	1
K68-032/5	32	36	6,2	6,4	32,5	0,2	1
K68-035	35	40	15	15,2	35,5	0,2	1
K68-035/1	35	39	9,5	9,7	35,5	0,2	1
K68-035/2	35	40	9,7	9,9	35,5	0,2	1
K68-035/3	35	41	9,4	9,6	35,5	0,2	1
K68-035/4	35	40	5,4	5,6	35,5	0,2	1
K68-035/5	35	40	6,1	6,3	35,5	0,2	1
K68-035/6	35	40	9,5	9,7	35,5	0,2	1
K68-035/7	35	41	19,8	20	35,5	0,2	1
K68-035/8	35	39	6,3	6,5	35,5	0,2	1
K68-036	36	40	9,5	9,7	36,5	0,2	1
K68-036/1	36	42	9,6	9,8	36,5	0,2	1
K68-036/2	36	41	9,5	9,7	36,5	0,2	1
K68-036/3	36	41	5,4	5,6	36,5	0,2	1
K68-036/4	36	40	5,9	6,1	36,5	0,2	1
K68-036/5	36	40	6,2	6,4	36,5	0,2	1
K68-038	38	42	9,4	9,6	38,5	0,2	1
K68-038/1	38	41	20,8	21,1	38,5	0,2	1
K68-038/2	38	42	4	4,2	38,5	0,2	1
K68-039	39	44	15,2	15,4	39,5	0,2	1
K68-039/1	39	45	9,8	10	39,5	0,2	1
K68-040	40	45	15	15,2	40,5	0,2	1,5
K68-040/1	40	44	9,5	9,7	40,5	0,2	1,5
K68-040/10	40	46	9,5	9,7	40,5	0,2	1,5
K68-040/11	40	45	9,7	9,9	40,5	0,2	1,5
K68-040/2	40	46	9,6	9,8	40,5	0,2	1,5
K68-040/3	40	45	9,5	9,7	40,5	0,2	1,5
K68-040/4	40	45	20	20,2	40,5	0,2	1,5
K68-040/5	40	45	4,8	5	40,5	0,2	1,5
K68-040/6	40	45	5,4	5,6	40,5	0,2	1,5
K68-040/7	40	46	12,8	13	40,5	0,2	1,5
K68-040/8	40	44	6,3	6,5	40,5	0,2	1,5
K68-040/9	40	45	9,6	9,8	40,5	0,2	1,5
K68-044,45	44,45	50,8	19,05	19,25	44,95	0,2	1,5
K68-045	45	50	15	15,2	45,5	0,2	1,5
K68-045/1	45	51	9,5	9,7	45,5	0,2	1,5
K68-045/2	45	50	9,5	9,7	45,5	0,2	1,5
K68-045/3	45	51	12,5	12,7	45,5	0,2	1,5
K68-045/4	45	49	19,8	20	45,5	0,2	1,5
K68-045/5	45	50	5,4	5,6	45,5	0,2	1,5
K68-045/6	45	50	9,7	9,9	45,5	0,2	1,5
K68-046/1	46	50	4	4,2	46,5	0,2	1,5
K68-048	48	54	9,6	9,8	48,5	0,2	1,5
K68-048/1	48	53	9,4	9,6	48,5	0,2	1,5
K68-050	50	55	15	15,2	50,5	0,2	1,5
K68-050,8	50,8	57,15	19,05	19,25	51,3	0,2	1,5
K68-050/1	50	56	9,5	9,7	50,5	0,2	1,5
K68-050/2	50	56	12,5	12,7	50,5	0,2	1,5
K68-050/3	50	55	8	8,2	50,5	0,2	1,5
K68-050/4	50	55	20	20,2	50,5	0,2	1,5
K68-050/5	50	55	9,5	9,7	50,5	0,2	1,5
K68-050/6	50	55	5,4	5,6	50,5	0,2	1,5
K68-050/8	50	55	9,7	9,9	50,5	0,2	1,5
K68-055	55	60	15	15,2	55,5	0,2	2
K68-055/1	55	61	9,5	9,7	55,5	0,2	2
K68-055/2	55	60	8	8,2	55,5	0,2	2
K68-055/3	55	60	20	20,2	55,5	0,2	2
K68-055/4	55	61	12,5	12,7	55,5	0,2	2
K68-055/5	55	60	9,5	9,7	55,5	0,2	2
K68-055/6	55	60	5,4	5,6	55,5	0,2	2
K68-055/7	55	60	5,6	5,8	55,5	0,2	2
K68-055/8	55	60	9,7	9,9	55,5	0,2	2
K68-056	56	62	12,5	12,7	56,5	0,2	2
K68-056/1	56	60	9,6	9,8	56,5	0,2	2
K68-056/2	56	61	9,5	9,7	56,5	0,2	2
K68-056/3	56	60	7,9	8,1	56,5	0,2	2
K68-056/4	56	62	20	20,2	56,5	0,2	2
K68-058	58	63	9,5	9,7	58,5	0,2	2
K68-058/1	58	63	5,4	5,6	58,5	0,2	2
K68-058/3	58	63	15	15,2	58,5	0,2	2
K68-060	60	65	15	15,2	60,5	0,2	2
K68-060/1	60	66	12,5	12,7	60,5	0,2	2
K68-060/10	60	65	9,3	9,5	60,5	0,2	2
K68-060/11	60	65	9,7	9,9	60,5	0,2	2
K68-060/2	60	65	9,5	9,7	60,5	0,2	2
K68-060/3	60	65	20	20,2	60,5	0,2	2
K68-060/4	60	65	8	8,2	60,5	0,2	2
K68-060/5	60	66	9,7	9,9	60,5	0,2	2
K68-060/6	60	65	5,3	5,5	60,5	0,2	2
K68-060/7	60	64	19,3	19,5	60,5	0,2	2
K68-060/8	60	64	10	10,2	60,5	0,2	2
K68-063	63	69	12,5	12,7	63,5	0,2	2,5
K68-063/1	63	68	9,5	9,7	63,5	0,2	2,5
K68-063/2	63	67	6,3	6,5	63,5	0,2	2,5
K68-063/4	63	69	30	30,5	63,5	0,2	2,5
K68-065	65	70	15	15,2	65,5	0,2	2,5
K68-065/1	65	71	12,5	12,7	65,5	0,2	2,5
K68-065/2	65	70	5,4	5,6	65,5	0,2	2,5
K68-065/3	65	70	6,8	7	65,5	0,2	2,5
K68-065/4	65	70	9,7	9,9	65,5	0,2	2,5
K68-067	67	72	5,4	5,6	67,5	0,2	2,5
K68-069,85	69,85	76,2	19,05	19,25	70,05	0,2	2,5
K68-070	70	75	15	15,2	70,5	0,2	2,5
K68-070/1	70	76	12,5	12,7	70,5	0,2	2,5
K68-070/2	70	75	5,4	5,6	70,5	0,2	2,5
K68-070/3	70	76	25	25,5	70,5	0,2	2,5
K68-070/4	70	76	10	10,2	70,5	0,2	2,5
K68-070/5	70	75	9,5	9,7	70,5	0,2	2,5
K68-070/8	70	75	9,7	9,9	70,5	0,2	2,5
K68-072	72	80	6	6,2	72,5	0,2	2,5
K68-072/1	72	78	12,3	12,5	72,5	0,2	2,5
K68-075	75	80	15	15,2	75,5	0,2	2,5
K68-075/1	75	81	12,5	12,7	75,5	0,2	2,5
K68-075/2	75	80	8	8,2	75,5	0,2	2,5
K68-075/3	75	80	9,5	9,7	75,5	0,2	2,5
K68-075/4	75	80	5,4	5,6	75,5	0,2	2,5
K68-075/7	75	81	19	19,2	75,5	0,2	2,5
K68-075/8	75	80	9,7	9,9	75,5	0,2	2,5
K68-080	80	85	15	15,2	80,5	0,2	2,5
K68-080/1	80	86	12,5	12,7	80,5	0,2	2,5
K68-080/2	80	84	9,3	9,5	80,5	0,2	2,5
K68-080/3	80	85	9,5	9,7	80,5	0,2	2,5
K68-080/4	80	86	24,8	25,3	80,5	0,2	2,5
K68-080/5	80	85	19,8	20	80,5	0,2	2,5
K68-080/6	80	84	8,1	8,3	80,5	0,2	2,5
K68-080/7	80	86	30	30,5	80,5	0,2	2,5
K68-080/8	80	85	9,7	9,9	80,5	0,2	2,5
K68-085	85	90	15	15,2	85,5	0,2	2,5
K68-085/1	85	91	12,5	12,7	85,5	0,2	2,5
K68-085/2	85	90	5,5	5,7	85,5	0,2	2,5
K68-085/3	85	90	9,7	9,9	85,5	0,2	2,5
K68-086	86	92	12,5	12,7	86,5	0,2	2,5
K68-090	90	95	15	15,2	90,5	0,2	2,5
K68-090/1	90	96	12,5	12,7	90,5	0,2	2,5
K68-090/2	90	95	9,5	9,7	90,5	0,2	2,5
K68-090/3	90	95	5,6	5,8	90,5	0,2	2,5
K68-090/4	90	94	15	15,2	90,5	0,2	2,5
K68-090/7	90	96	30	30,5	90,5	0,2	2,5
K68-090/8	90	95	9,7	9,9	90,5	0,2	2,5
K68-094	94	100	12,8	13	100,5	0,2	2,5
K68-095	95	100	15	15,2	95,5	0,2	2,5
K68-095/1	95	101	12,5	12,7	95,5	0,2	2,5
K68-095/2	95	100	9,5	9,7	95,5	0,2	3,5
K68-095/3	95	100	5,4	5,6	95,5	0,2	3,5
K68-100	100	105	15	15,2	100,5	0,2	3,5
K68-100/1	100	106	12,5	12,7	100,5	0,2	3,5
K68-100/2	100	104	15	15,2	100,5	0,2	2,5
K68-100/3	100	105	9,7	9,9	100,5	0,2	3,5
K68-100/4	100	104	14,8	15	100,5	0,2	3,5
K68-104	104	110	10	10,2	104,6	0,2	3,5
K68-105	105	110	15	15,2	105,6	0,2	3,5
K68-105/1	105	110	8	8,2	105,6	0,2	3,5
K68-105/2	105	110	9,5	9,7	105,6	0,2	3,5
K68-105/4	105	115	17	17,2	105,6	0,2	3,5
K68-105/5	105	110	9,7	9,9	105,6	0,2	3,5
K68-110	110	116	12,5	12,7	110,6	0,2	3,5
K68-110/1	110	115	9,5	9,7	110,6	0,2	3,5
K68-110/2	110	115	20	20,2	110,6	0,2	3,5
K68-110/3	110	116	7,5	7,7	110,6	0,2	3,5
K68-115	115	120	15	15,2	115,6	0,2	3,5
K68-115/1	115	121	12,5	12,7	115,6	0,2	3,5
K68-115/2	115	120	9,5	9,7	115,6	0,2	3,5
K68-120	120	125	15	15,2	120,6	0,2	3,5
K68-120/1	120	126	12,5	12,7	120,6	0,2	3,5
K68-120/2	120	125	9,5	9,7	120,6	0,2	3,5
K68-120/3	120	125	9,7	9,9	120,6	0,2	3,5
K68-125	125	131	12,5	12,7	125,6	0,2	3,5
K68-125/1	125	130	15	15,2	125,6	0,2	3,5
K68-125/2	125	130	7	7,2	125,6	0,2	3,5
K68-125/3	125	130	9,7	9,9	125,6	0,2	3,5
K68-130	130	135	15	15,2	130,6	0,2	3,5
K68-130/1	130	136	12,5	12,7	130,6	0,2	3,5
K68-135	135	140	9,5	9,7	135,6	0,2	3,5
K68-135/1	135	140	15	15,2	135,6	0,2	3,5
K68-140	140	145	15	15,2	140,6	0,2	3,5
K68-140/1	140	146	12,5	12,7	140,6	0,2	3,5
K68-140/2	140	145	9,7	9,9	140,5	0,2	3,5
K68-146	146	150	10	10,2	146,6	0,2	3,5
K68-150	150	155	15	15,2	150,6	0,2	3,5
K68-150/1	150	156	12,5	12,7	150,6	0,2	3,5
K68-150/2	150	154	15	15,2	150,6	0,2	3,5
K68-150/4	150	160	34,8	35,3	150,6	0,2	3,5
K68-150/5	150	155	24,8	25,3	150,6	0,2	3,5
K68-150/6	150	156	19	19,2	150,6	0,2	3,5
K68-155	155	160	15	15,2	155,6	0,2	3,5
K68-160	160	165	15	15,2	160,6	0,2	3,5
K68-160/1	160	166	12,5	12,7	160,6	0,2	3,5
K68-160/2	160	166	18,9	19,1	160,6	0,2	3,5
K68-170	170	175	15	15,2	170,6	0,2	3,5
K68-175	175	180	9,5	9,7	175,6	0,2	3,5
K68-180	180	185	15	15,2	180,6	0,2	3,5
K68-180/1	180	186	19	15,2	180,6	0,2	3,5
K68-190	190	195	15	15,2	190,6	0,2	3,5
K68-195	195	200	15	15,2	195,6	0,2	3,5
K68-200	200	206	19	19,2	200,6	0,2	3,5
K68-200/1	200	205	15	15,2	200,6	0,2	3,5
K68-210	210	216	19	19,2	210,6	0,2	3,5
K68-220	220	226	19	19,2	220,6	0,2	3,5
