K 78 is a piston - rod guide ring designed to be used in heavy dutyhydraulic and pneumatic systems.
PRODUCT ADVANTAGES
• Able to work at high temperatures
• High dimension stability during the operating
temperatures
• Easy assembly
• Wide range of dimensions
• Safely usage in heavy and medium duty applications
APPLICATION
Iron and steel industry , mobile hydraulics and heavy duty
cylinders.
| MATERIAL | CODE | |
| PHENOLIC ARAMID | PH6504 |
| OPERATING CONDITION | |||
| MEDIA | Mineral oils(DIN 51524) | HFA and HFB | HFC |
| TEMPERATURE | -40°C +200°C | +5°C +60°C | -40°C +40°C |
| STATIC CONTACT PRESSURE | ≤344 N/mm2 | ≤344 N/mm2 | ≤344 N/mm2 |
| DYNAMIC CONTACT PRESSURE | ≤120 N/mm2 | ≤120 N/mm2 | ≤120 N/mm2 |
| SPEED | ≤0.8 m/sn | ≤0.8 m/sn | ≤0.8 m/sn |
|
SURFRACE ROUGHNESS |
Ra |
Rmax |
| Sliding Surface ØD-Ød | ≤0.4 μm | ≤3.2 μm |
| Groove Base ØDb-Ødp | ≤1.6 μm | ≤10 μm |
| Groove Flanks B | ≤3.2 μm | ≤16 μm |
INSTALLATION
Easily assembled into the housing by hand. It is very important that the assembly tools must be of soft material and have no sharp edges. Before installation the wiper must be oiled with system oil.
NOTES
To avoid hydrodynamic pressure k interval is given. No force should be applied against the curvature of product upon assembly.

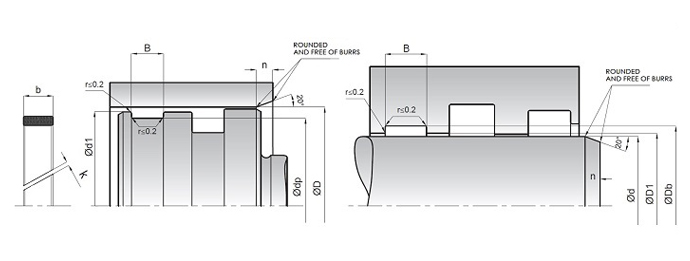

| KASTAS NO | d(f8) dp(h8) | Db(H8) D(H9) | B(-0/+0.2) | b | d1(h9) | D1(H9) | k |
|---|---|---|---|---|---|---|---|
| K78-070 | 70 | 75 | 9,7 | 9,5 | 73,2 | 71,8 | 2,5 |
| K78-070/1 | 70 | 75 | 15 | 14,8 | 73,2 | 71,8 | 2,5 |
| K78-075 | 75 | 80 | 9,7 | 9,5 | 78,2 | 76,8 | 2,5 |
| K78-075/1 | 75 | 80 | 15 | 14,8 | 78,2 | 76,8 | 2,5 |
| K78-080 | 80 | 85 | 9,7 | 9,5 | 83,2 | 81,8 | 2,5 |
| K78-080/1 | 80 | 85 | 15 | 14,8 | 83,2 | 81,8 | 2,5 |
| K78-085 | 85 | 90 | 9,7 | 9,5 | 88,2 | 86,8 | 2,5 |
| K78-085/1 | 85 | 90 | 15 | 14,8 | 88,2 | 86,8 | 2,5 |
| K78-090 | 90 | 95 | 15 | 14,8 | 93,2 | 91,8 | 2,5 |
| K78-090/1 | 90 | 95 | 9,7 | 9,5 | 93,2 | 91,8 | 2,5 |
| K78-095 | 95 | 100 | 9,7 | 9,5 | 98,2 | 96,8 | 2,5 |
| K78-095/1 | 95 | 100 | 15 | 14,8 | 98,2 | 96,8 | 2,5 |
| K78-100/1 | 100 | 105 | 9,7 | 9,5 | 103,2 | 101,8 | 3,5 |
| K78-105 | 105 | 110 | 9,7 | 9,5 | 108,2 | 106,8 | 3,5 |
| K78-105/1 | 105 | 110 | 15 | 14,8 | 108,2 | 106,8 | 3,5 |
| K78-110 | 110 | 115 | 9,7 | 9,5 | 113,2 | 111,8 | 3,5 |
| K78-110/1 | 110 | 115 | 15 | 14,8 | 113,2 | 111,8 | 3,5 |
| K78-115 | 115 | 120 | 9,7 | 9,5 | 118,2 | 116,8 | 3,5 |
| K78-115/1 | 115 | 120 | 15 | 14,8 | 118,2 | 116,8 | 3,5 |
| K78-120 | 120 | 125 | 9,7 | 9,5 | 123,2 | 121,8 | 3,5 |
| K78-120/1 | 120 | 125 | 15 | 14,8 | 123,2 | 121,8 | 3,5 |
| K78-125 | 125 | 130 | 9,7 | 9,5 | 128,2 | 126,8 | 3,5 |
| K78-125/1 | 125 | 130 | 15 | 14,8 | 128,2 | 126,8 | 3,5 |
| K78-130 | 130 | 135 | 9,7 | 9,5 | 133,2 | 131,8 | 3,5 |
| K78-130/1 | 130 | 135 | 15 | 14,8 | 133,2 | 131,8 | 3,5 |
| K78-135 | 135 | 140 | 9,7 | 9,5 | 138,2 | 136,8 | 3,5 |
| K78-135/1 | 135 | 140 | 15 | 14,8 | 138,2 | 136,8 | 3,5 |
| K78-140 | 140 | 145 | 9,7 | 9,5 | 143,2 | 141,8 | 3,5 |
| K78-140/1 | 140 | 145 | 15 | 14,8 | 143,2 | 141,8 | 3,5 |
| K78-145 | 145 | 150 | 9,7 | 9,5 | 148,2 | 146,8 | 3,5 |
| K78-145/1 | 145 | 150 | 15 | 14,8 | 148,2 | 146,8 | 3,5 |
| K78-150 | 150 | 155 | 15 | 14,8 | 153,2 | 151,8 | 3,5 |
| K78-150/1 | 150 | 155 | 9,7 | 9,5 | 153,2 | 151,8 | 3,5 |
| K78-155 | 155 | 160 | 9,7 | 9,5 | 158,2 | 156,8 | 3,5 |
| K78-155/1 | 155 | 160 | 9,7 | 9,5 | 158,2 | 156,8 | 3,5 |
| K78-160/1 | 160 | 165 | 15 | 19,8 | 158,2 | 161,8 | 3,5 |
| K78-165 | 165 | 170 | 9,7 | 9,5 | 168,2 | 166,8 | 3,5 |
| K78-175 | 175 | 180 | 9,7 | 9,5 | 178,2 | 176,8 | 3,5 |
| K78-175/1 | 175 | 180 | 15 | 14,8 | 178,2 | 176,8 | 3,5 |
| K78-180 | 180 | 185 | 15 | 14,8 | 183,2 | 181,8 | 3,5 |
| K78-185 | 185 | 190 | 9,7 | 9,5 | 188,2 | 186,8 | 3,5 |
| K78-185/1 | 185 | 190 | 15 | 14,8 | 188,2 | 186,8 | 3,5 |
| K78-195 | 195 | 200 | 9,7 | 9,5 | 198,2 | 196,8 | 3,5 |
| K78-195/1 | 195 | 200 | 15 | 14,8 | 198,2 | 196,8 | 3,5 |
| K78-209 | 209 | 215 | 20 | 19,8 | 213,2 | 210,8 | 3,5 |
| K78-219 | 219 | 225 | 20 | 19,8 | 217,2 | 220,8 | 3,5 |
