Pierścień prowadzący

K69 is a guide ring designed to be used for piston applications.

PRODUCT ADVANTAGES
• Easy , snap-in fitting
• Medium load-bearing capacity
• Prevents hydrodynamic pressure due to the K interval
• Very good dimension stability during operating temperatures
• Chamfered edges prevent pressing into the corner radii of thegroove
• Wide range of dimensions
• Economical guiding solution

APPLICATION
Construction machinery , cranes , injection moulding machines , agricultural machinery , light to medium duty cylinders.

MATERIAL		CODE
POM (Special filled)	90 SHORE A	PM ⁹⁹⁰²

OPERATING CONDITION
MEDIA	Mineral oils(DIN 51524)	HFA and HFB	HFC
TEMPERATURE	-40°C +100°C	+5°C +50°C	-30°C +40°C
CONTACT PRESSURE	≤40 N/mm²	≤40 N/mm²	≤40 N/mm²
SPEED	≤1.0 m/sn	≤1.0 m/sn	≤1.0 m/sn

>Note: The above data are maximum values and cannot be used at the same time.

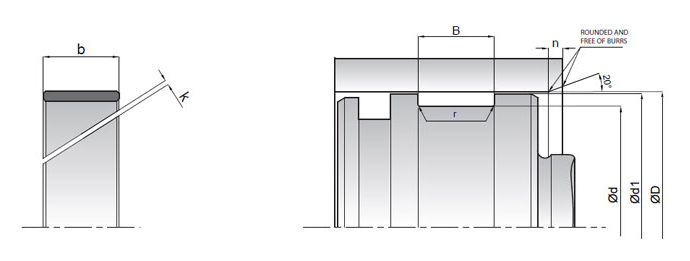

KASTAŞ NO	D (H8)	d (h8)	b	B (-0/+0,2	d1 (h9)	r	k
K69-020	20	16	9,4	9,6	19,5	0,2	1
K69-025	25	21	9,5	9,7	24,5	0,2	1
K69-025/1	25	21	8	8,2	24,5	0,2	1
K69-025/2	25	22	4	4,2	24,5	0,2	1
K69-030	30	26	9,5	9,7	29,5	0,2	1
K69-030/1	30	25	5,4	5,6	29,5	0,2	1
K69-030/2	30	27	9,8	10	29,5	0,2	1
K69-030/3	30	27	4,8	5	29,5	0,2	1
K69-032	32	28	9,5	9,7	31,5	0,2	1
K69-032/1	32	26	9,7	9,9	31,5	0,2	1
K69-032/3	32	27	5,4	5,6	31,5	0,2	1
K69-033	33	28	5,5	5,7	32,5	0,2	1
K69-034	34	28	9,5	9,7	33,5	0,2	1
K69-035	35	30	15	15,2	34,5	0,2	1
K69-035/1	35	31	9,5	9,7	34,5	0,2	1
K69-035/2	35	29	9,5	9,7	34,5	0,2	1
K69-035/3	35	29	9,8	10	34,5	0,2	1
K69-035/5	35	30	9,5	9,7	34,5	0,2	1
K69-035/6	35	30	5,4	5,6	34,5	0,2	1
K69-035/7	35	30	8	8,2	34,5	0,2	1
K69-040	40	35	15	15,2	39,5	0,2	1
K69-040/1	40	36	9,5	9,7	39,5	0,2	1
K69-040/2	40	34	9,7	9,9	39,5	0,2	1
K69-040/3	40	35	5,4	5,6	39,5	0,2	1
K69-040/5	40	35	9,5	9,7	39,5	0,2	1
K69-040/6	40	34	9,5	9,7	39,5	0,2	1
K69-045	45	40	15	15,2	44,5	0,2	1,5
K69-045/1	45	41	9,5	9,7	44,5	0,2	1,5
K69-045/2	45	40	9,5	9,7	44,5	0,2	1,5
K69-045/3	45	41	10	10,2	44,5	0,2	1,5
K69-045/4	45	39	9,8	10	44,5	0,2	1,5
K69-045/7	45	40	5,4	5,6	44,5	0,2	1,5
K69-045/8	45	40	9,6	9,8	44,5	0,2	1,5
K69-050	50	45	15	15,2	49,5	0,2	1,5
K69-050,8	50,8	44,45	19,05	19,25	50,3	0,2	1,5
K69-050/1	50	44	9,5	9,7	49,5	0,2	1,5
K69-050/2	50	45	9,5	9,7	49,5	0,2	1,5
K69-050/3	50	45	5,4	5,6	49,5	0,2	1,5
K69-050/4	50	46	15	15,2	49,5	0,2	1,5
K69-055	55	50	15	15,2	54,5	0,2	1,5
K69-055/1	55	49	12,5	12,7	54,5	0,2	1,5
K69-055/2	55	50	8	8,2	54,5	0,2	1,5
K69-055/3	55	50	20	20,2	54,5	0,2	1,5
K69-055/4	55	50	9,5	9,7	54,5	0,2	1,5
K69-055/5	55	49	9,3	9,5	54,5	0,2	1,5
K69-055/6	55	49	9,7	9,9	54,5	0,2	1,5
K69-055/7	55	51	9,8	10	54,5	0,2	1,5
K69-055/8	55	50	5,4	5,6	54,5	0,2	1,5
K69-055/9	55	49	9,8	10	54,5	0,2	1,5
K69-057,15	57,15	50,8	19,05	19,25	56,65	0,2	1,5
K69-060	60	55	15	15,2	59,5	0,2	2
K69-060/1	60	54	12,5	12,7	59,5	0,2	2
K69-060/2	60	54	9,3	9,5	59,5	0,2	2
K69-060/3	60	55	9,5	9,7	59,5	0,2	2
K69-060/4	60	56	9,6	9,8	59,5	0,2	2
K69-060/5	60	56	10	10,2	59,5	0,2	2
K69-060/6	60	55	5,4	5,6	59,5	0,2	2
K69-060/7	60	55	5,6	5,8	59,5	0,2	2
K69-060/8	60	55	9,7	9,9	59,5	0,2	2
K69-060/9	60	56	7,9	8,1	59,5	0,2	2
K69-062/1	62	56	9,5	9,7	61,5	0,2	2
K69-063	63	57	12,5	12,7	62,5	0,2	2
K69-063/1	63	58	9,8	10	62,5	0,2	2
K69-063/2	63	58	9,5	9,7	62,5	0,2	2
K69-063/3	63	59	9,5	9,7	62,5	0,2	2
K69-063/4	63	57	9,8	10	62,5	0,2	2
K69-063/5	63	58	5,4	5,6	62,5	0,2	2
K69-063/6	63	58	6,1	6,3	62,5	0,2	2
K69-063/7	63	57	9,5	9,7	62,5	0,2	2
K69-065	65	60	15	15,2	64,5	0,2	2
K69-065/1	65	59	12,5	12,7	64,5	0,2	2
K69-065/2	65	60	9,5	9,7	64,5	0,2	2
K69-065/4	65	60	5,3	5,5	64,5	0,2	2
K69-065/5	65	60	8	8,2	64,5	0,2	2
K69-065/8	65	60	5,5	5,7	64,5	0,2	2
K69-068	68	63	9,5	9,7	67,5	0,2	2
K69-070	70	65	15	15,2	69,5	0,2	2,5
K69-070/1	70	64	12,5	12,7	69,5	0,2	2,5
K69-070/2	70	65	9,5	9,7	69,5	0,2	2,5
K69-070/3	70	66	9,8	10	69,5	0,2	2,5
K69-070/4	70	65	5,4	5,6	69,5	0,2	2,5
K69-070/7	70	64	10	10,2	69,5	0,2	2,5
K69-070/8	70	65	7	7,2	69,5	0,2	2,5
K69-075	75	70	15	15,2	74,5	0,2	2,5
K69-075/1	75	69	12,5	12,7	74,5	0,2	2,5
K69-075/2	75	70	9,5	9,7	74,5	0,2	2,5
K69-075/3	75	70	5,4	5,6	74,5	0,2	2,5
K69-076,20	76,2	69,85	19,05	19,25	75,7	0,2	2,5
K69-080	80	75	15	15,2	79,5	0,2	2,5
K69-080/1	80	74	12,5	12,7	79,5	0,2	2,5
K69-080/2	80	75	8	8,2	79,5	0,2	2,5
K69-080/3	80	75	9,5	9,7	79,5	0,2	2,5
K69-080/4	80	76	15	15,2	79,5	0,2	2,5
K69-080/5	80	72	6	6,2	79,5	0,2	2,5
K69-080/6	80	75	5,4	5,6	79,5	0,2	2,5
K69-085	85	80	15	15,2	84,5	0,2	2,5
K69-085/1	85	79	12,5	12,7	84,5	0,2	2,5
K69-085/2	85	80	9,5	9,7	84,5	0,2	2,5
K69-085/3	85	80	19,8	20	84,5	0,2	2,5
K69-085/4	85	80	5,4	5,6	84,5	0,2	2,5
K69-090	90	85	15	15,2	89,5	0,2	2,5
K69-090/1	90	84	12,5	12,7	89,5	0,2	2,5
K69-090/2	90	85	5,7	5,9	89,5	0,2	2,5
K69-090/3	90	85	9,7	9,9	89,5	0,2	2,5
K69-090/4	90	85	9,5	9,7	89,5	0,2	2,5
K69-095	95	90	15	15,2	94,5	0,2	2,5
K69-095/1	95	89	12,5	12,7	94,5	0,2	2,5
K69-095/2	95	90	9,5	9,7	94,5	0,2	2,5
K69-095/4	95	90	9,3	9,5	94,5	0,2	2,5
K69-100	100	95	15	15,2	99,5	0,2	3,5
K69-100/1	100	94	12,5	12,7	99,5	0,2	3,5
K69-100/10	100	95	9,3	9,5	99,5	0,2	3,5
K69-100/11	100	94	24,8	25	99,5	0,2	3,5
K69-100/2	100	95	5,4	5,6	99,5	0,2	3,5
K69-100/3	100	96	10	10,2	99,5	0,2	3,5
K69-100/4	100	94	12,8	13	99,5	0,2	3,5
K69-100/5	100	95	9,5	9,7	99,5	0,2	3,5
K69-100/7	100	95	14,8	15	99,5	0,2	3,5
K69-100/9	100	94	14,8	15	99,5	0,2	3,5
K69-105	105	100	15	15,2	104,4	0,2	3,5
K69-105/1	105	101	15	15,2	104,4	0,2	3,5
K69-105/2	105	100	9,7	9,9	104,4	0,2	3,5
K69-105/3	105	100	14,8	15	104,4	0,2	3,5
K69-105/4	105	100	9,3	9,5	104,4	0,2	3,5
K69-105/5	105	99	14,8	15	104,4	0,2	3,5
K69-110	110	104	12,5	12,7	109,4	0,2	3,5
K69-110/1	110	105	9,5	9,7	109,4	0,2	3,5
K69-110/10	110	105	9,3	9,5	109,4	0,2	3,5
K69-110/2	110	106	14,7	14,9	109,4	0,2	3,5
K69-110/3	110	104	10	10,2	109,4	0,2	3,5
K69-110/6	110	105	14,8	15	109,4	0,2	3,5
K69-110/9	110	104	14,8	15	109,4	0,2	3,5
K69-115	115	109	12,5	12,7	114,4	0,2	3,5
K69-115/1	115	110	9,5	9,7	114,4	0,2	3,5
K69-115/5	115	110	9,3	9,5	114,4	0,2	3,5
K69-120	120	114	12,5	12,7	119,4	0,2	3,5
K69-120/1	120	115	15	15,2	119,4	0,2	3,5
K69-120/2	120	115	9,5	9,7	119,4	0,2	3,5
K69-120/3	120	115	14,8	15	119,4	0,2	3,5
K69-120/4	120	114	14,8	15	119,4	0,2	3,5
K69-120/5	120	115	9,3	9,5	119,4	0,2	3,5
K69-125	125	120	15	15,2	124,4	0,2	3,5
K69-125/1	125	119	12,5	12,7	124,4	0,2	3,5
K69-125/2	125	120	9,5	9,7	124,4	0,2	3,5
K69-125/4	125	119	15	15,2	124,4	0,2	3,5
K69-125/7	125	119	14,8	15	124,4	0,2	3,5
K69-130	130	124	12,5	12,7	129,4	0,2	3,5
K69-130/1	130	125	15	15,2	129,4	0,2	3,5
K69-130/3	130	125	14,8	15	129,4	0,2	3,5
K69-135	135	130	15	15,2	134,4	0,2	3,5
K69-135/1	135	129	12,6	12,8	134,4	0,2	3,5
K69-139	139,7	133,35	9,52	9,72	139,1	0,2	3,5
K69-140	140	134	12,5	12,7	139,4	0,2	3,5
K69-140/1	140	135	9,5	9,7	139,4	0,2	3,5
K69-140/2	140	135	15	15,2	139,4	0,2	3,5
K69-140/4	140	133	19,8	20	139,4	0,2	3,5
K69-140/5	140	133	14,7	14,9	139,4	0,2	3,5
K69-140/6	140	135	9,3	9,5	139,4	0,2	3,5
K69-145	145	140	15	15,2	144,4	0,2	3,5
K69-150	150	144	12,5	12,7	149,4	0,2	3,5
K69-150/1	150	144	19	19,2	149,4	0,2	3,5
K69-150/2	150	145	9,5	9,7	149,4	0,2	3,5
K69-150/3	150	146	10	10,2	149,4	0,2	3,5
K69-150/4	150	143	19,8	20	149,4	0,2	3,5
K69-150/5	150	145	9,3	9,5	149,4	0,2	3,5
K69-160	160	155	15	15,2	159,4	0,2	3,5
K69-160/1	160	154	19	19,2	159,4	0,2	3,5
K69-160/2	160	155	9,5	9,7	159,4	0,2	3,5
K69-165	165	160	15	15,2	164,4	0,2	3,5
K69-170	170	165	15	15,2	169,4	0,2	3,5
K69-175	175	170	15	15,2	174,4	0,2	3,5
K69-180	180	174	19	19,2	179,4	0,2	3,5
K69-180/1	180	175	9,5	9,7	179,4	0,2	3,5
K69-185	185	180	15	15,2	184,4	0,2	3,5
K69-190	190	185	15	15,2	189,4	0,2	3,5
K69-195	195	190	15	15,2	194,4	0,2	3,5
K69-200	200	194	19	19,2	199,4	0,2	3,5
K69-200/1	200	195	15	15,2	199,4	0,2	3,5
K69-210	210	205	9,7	9,9	209,4	0,2	3,5
K69-220	220	214	19	19,2	219,4	0,2	3,5
K69-225	225	219	19	19,2	224,4	0,2	3,5
K69-250	250	244	19	19,2	249,4	0,2	3,5
