Parametry techniczne :
Maxciśnienie robocze (PS): 250-210 bar
Standardowy zawór : ⅝ "UNF
Konstrukcja : opatentowane wykonanie, bez spoin
Temperatura pracy (TS): od -20 ° C do + 80 ° C
Membrana: może być stosowana z olejami mineralnymi , niewymienna
Pozycja montażu: pozioma / pionowa (zawór w górę)
Stopień sprężania:
- zalecane: P2 / P0 = 2,5
- maksimum: P2 / P0 = 4
Dostępne typy :
- malowane farba epoksydowa
- Membrana : HNBR, EPDM, FPM, HYTREL
- Połączenie z kołnierzem SAE 3000 - SAE 6000
- Połączenie z kołnierzem ANSI B16.5 lub UNI / DIN
- Specjalne połączenie nazamówienie
- Seria LT dla temperatury do - 40 ° C
- Seria M do ponownego ładowania z zaworem M28x1,5
- Seria V nie nadaje się do ponownego ładowania
- Wersja 310 bar
| Model | Nitrogen Volume |
Max pressure |
Max N2 orecharge |
H | D | C | Hydraulic Connection |
Max Flow |

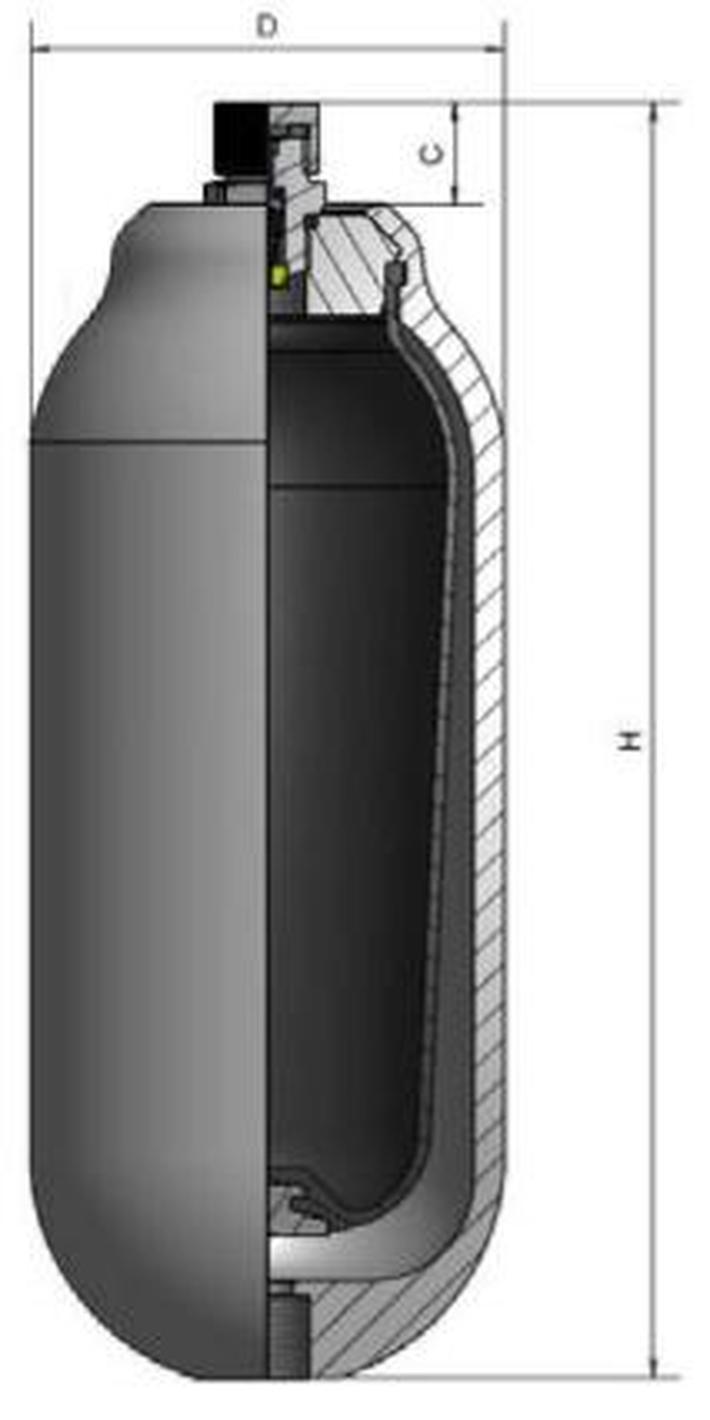

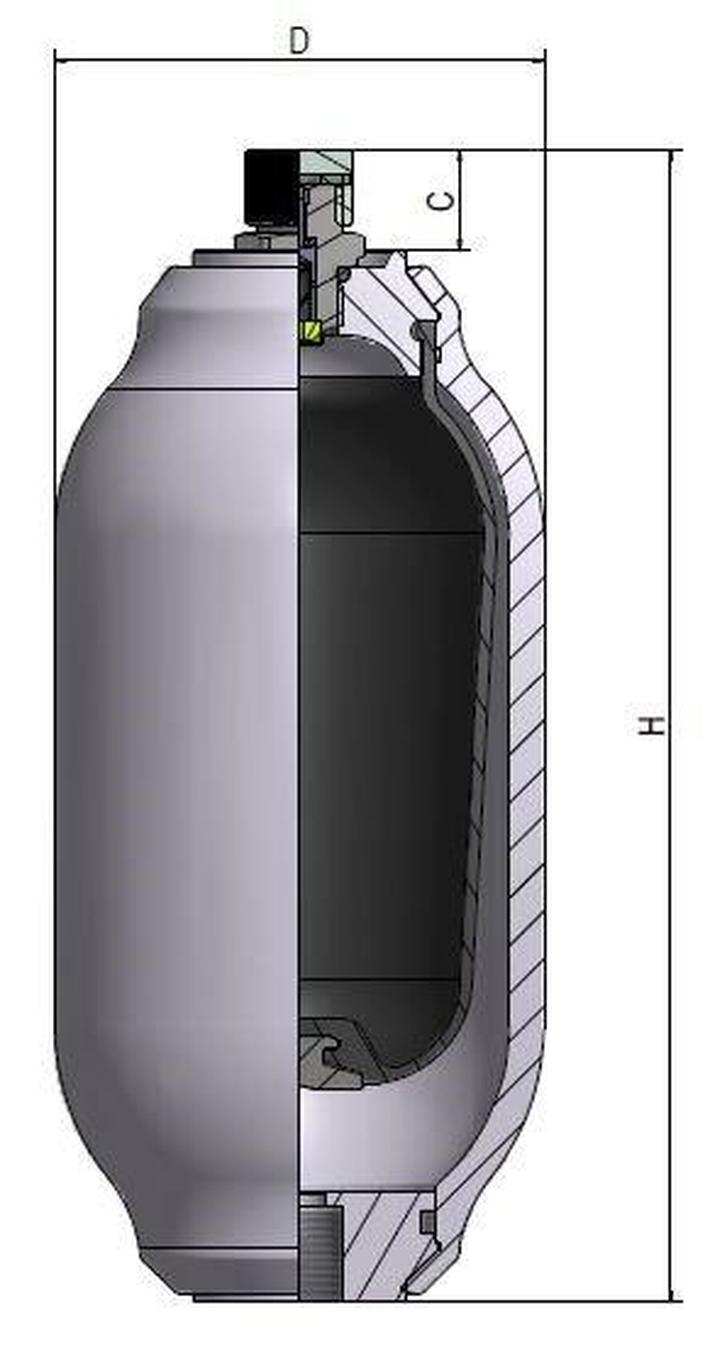

Weight | Drawing |
|---|---|---|---|---|---|---|---|---|---|---|
| Lt | Bar | Bar | mm | mm | mm | Lt/min | Kg | KG | ||
| H120R | 0.12 | 250 | 160 | 140 | 50 | 23 | M18X1.5-F | 35 | 1.0 | 1 |
| H150R | 0.15 | 250 | 160 | 142 | 70 | 23 | M18X1.5-F | 40 | 1.2 | 1 |
| H350R | 0.35 | 250 | 160 | 190 | 70 | 23 | M18X1.5-F | 35 | 1.7 | 1 |
| H500R | 0.45 | 250 | 160 | 167 | 92 | 23 | M18X1.5-F | 50 | 1.9 | 1 |
| H700R | 0.7 | 250 | 160 | 220 | 92 | 23 | M18X1.5-F | 40 | 2.7 | 1&2 |
| H990R | 0.99 | 250 | 160 | 160 | 251 | 23 | M18X1.5-F | 50 | 3.4 | 1&2 |
| H1000R | 1 | 250 | 160 | 200 | 115 | 23 | M18X1.5-F | 50 | 3.5 | 1&2 |
| H1400R | 1.48 | 250 | 160 | 270 | 115 | 23 | M18X1.5-F | 40 | 4.9 | 1&2 |
| H2000R | 2 | 250 | 160 | 350 | 115 | 23 | M18X1.5-F | 40 | 5.8 | 1 |
| H3000R | 2.8 | 250 | 160 | 400 | 115 | 23 | 1/2" BSP-F | 60 | 8.0 | 1 |
| H4000R | 3.8 | 210 | 135 | 320 | 170 | 23 | 1/2" BSP-F | 80 | 14 | 1 |
